送你一份防爆“秘籍”，安全检测由实力派守护！

   要说防爆检测那就得先从爆炸的分类讲起。中国将爆炸性物质分为三类：I类-矿井甲烷；II类-爆炸性气体混合物(含蒸气、薄雾)；III类-爆炸性粉尘和纤维。而北美的划分标准则是：ClassI –爆炸性气体；Class II –爆炸性粉尘；Class III - 纤维。

爆炸性危险区域主要以爆炸性危险物质出现的频繁程度和持续时间为划分依据，并考虑以下因素：

存在危险物质的可能性；

危险物质的释放量；

危险物质的特性（如比重：氢气0.07；环氧乙烷1.52）；

环境条件（如气压、温湿度及通风情况、风向等）；

远离释放源的距离；

危险物质泄漏监控设施配置情况；

爆炸后果的严重性。

我国防爆标准与IEC标准一样，对于爆炸性气体危险场所划分为3个区域，即0区、1区和2区。它们对应的定义如下：0区：在正常情况下，爆炸性气体混合物连续地或长时期存在的场所；1区：在正常情况下，爆炸性气体混合物有可能出现的场所；2区：在正常情况下，爆炸性气体混合物不可能出现，或即使出现也只是短时间存在的场所。对于粉尘场所，同样划分为3个区域，即20、21和22区

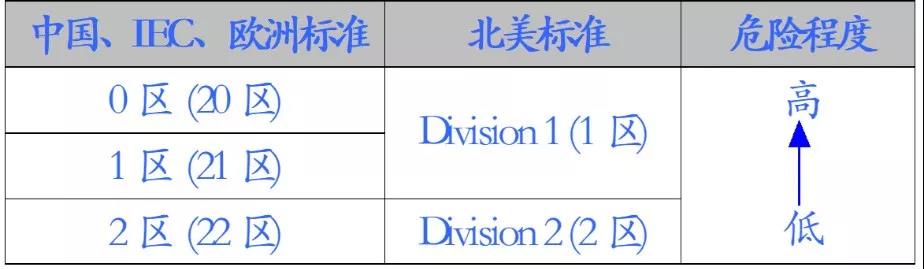

                                                            爆炸性危险区域划分对照

目前，美国NEC和加拿大CEC都已接受Zone划分方法。

ATEX防爆标志

                                                          II 2 G  EEx de IIC T5

II 1G  EExiaIICT4- 表示设备可适用于0区工厂爆炸性气体环境；

II 2G  EExdeIICT6-表示设备可适用于1区工厂爆炸性气体环境；

II 2[2]G  EExd[ib]IICT6-表示设备可适用于1区工厂爆炸性气体环境，并含有可与1区气体危险场所用本安设备相连的关联电路；

DIPA21TAT5-表示设备可适用于1区工厂爆炸性粉尘环境。

                                                     爆炸场合检测方案

隔爆型传感器；

本安型传感器；

NAMUR型传感器；

光纤传感器。

针对爆炸性场合的检测以上四种传感检测方案最为常见，今天将为大家介绍其中的两种方案。

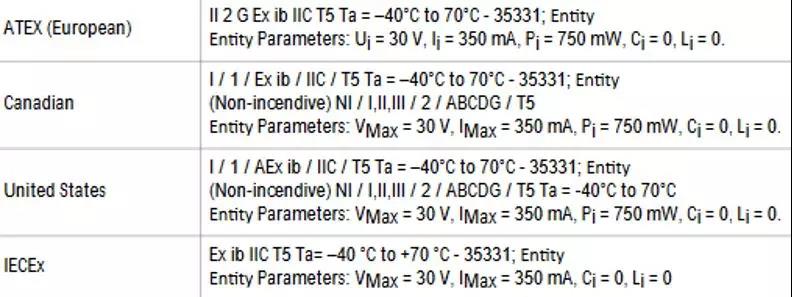

01本安型光电传感器——SMI30

对射式；

检测范围106米，响应速度10ms；

检测范围46米，响应速度1ms；

可以多对并排安装，为避免串扰，可选A、B、C频率的接收器

02NUMAR型光电传感器

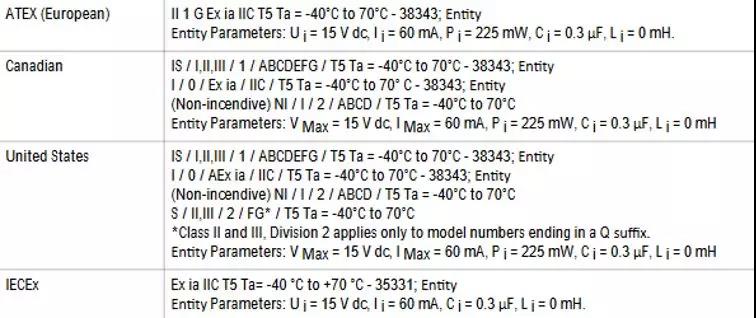

                                                                MIAD9NAMUR

对射式6米

偏振反射板式2米，非偏振反射板式5米

漫反式380mm

聚焦式43mm

光纤放大器+玻璃光纤

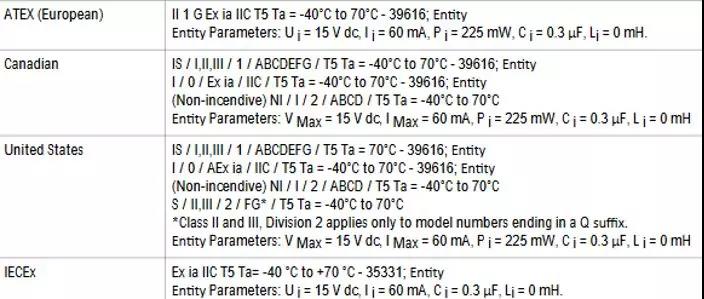

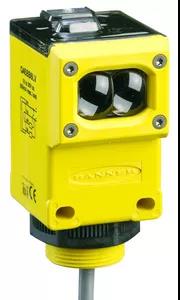

Q45NAMUR

对射式6米

偏振反射板式6米，非偏振反射板式9米

漫反式1米

聚焦式100mm

光纤放大器+塑料光纤/玻璃光纤

应用场合

工厂自动化                                            过程自动化

制药                                                  石头，天然气

粉状食品                                                化工

印刷                                                    采矿

(酒精)瓶装                                              农业

纺织                                                    钢铁

造纸，纸浆                                              控制柜

喷漆                                                    水泥

电池生产线
