灵活多用，传感“神器”——U-GAGE 超声波传感器

   U-GAGE 超声波传感器是邦纳应用广泛的测量产品，解决很多液体的液位测量、透明膜的位置测量、玻璃品的位置测量，大型被测物的位置测量（集装箱堆垛、纸箱堆垛）。下面介绍一下超声波的测量原理以及邦纳超声波应用选型的指导。

                                                        超声波传感器的基础原理

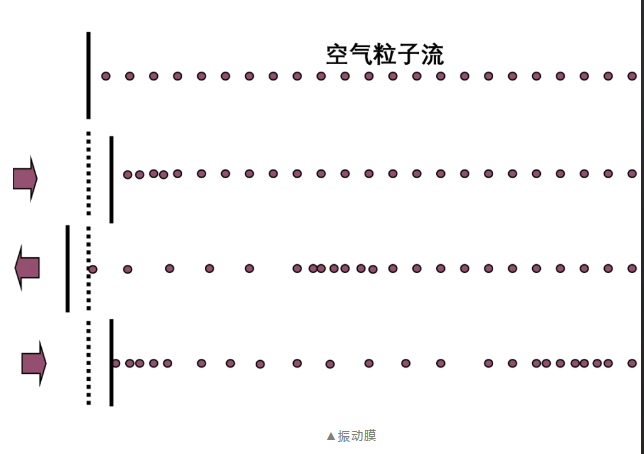

声音是什么？

声音是通过介质传播的一种波，介质包括固体、液体或气体。

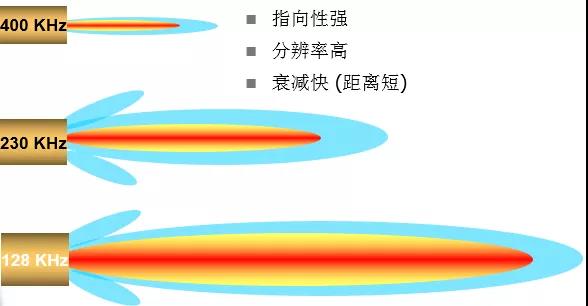

什么是超声波？

• 人能听到的声波上限是 20 KHz

• 声波频率大于 20 KHz 的是超声波

• 超声波的波长非常短

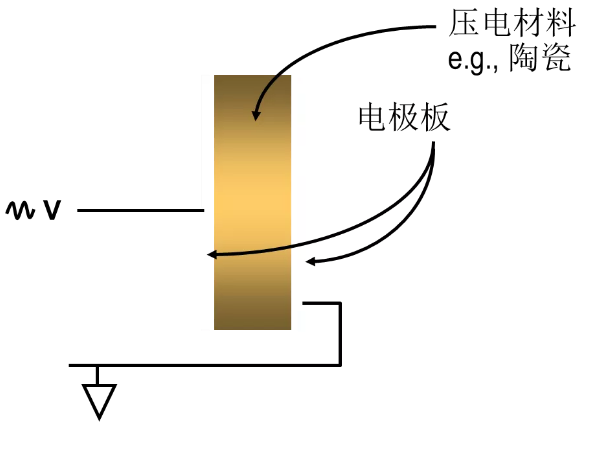

                                                          高频振荡器

超声波发生器怎样工作？

高频电信号加在压电陶瓷上时,则产生高频声信号（机械震动）,即超声波信号。

声音在空气中的传播速度

声音的传播速度依赖于：

• 介质的分子数量(压力)

• 介质的分子量

• 介质的分子能量(温度)

温度补偿

• 声速变化 1%  / 10° F  (1.8%  / 10° C)

• 温度补偿后减少到 1/3

• 如果温度变化太快或在以一个温度梯度变化,温度补偿将不起作用

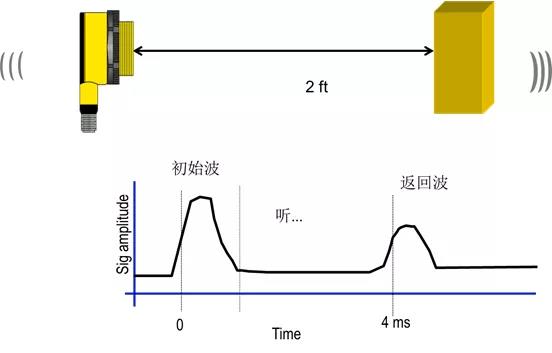

超声波测量原理

• 回波分析法

声速决定响应速度

客户通常会问: 我能用超声波传感器检测3英尺的距离,而响应时间在5ms以下吗?

声速 = 1100 ft/s = 1 ft/ms =0.34m/ms

超声波系统误差

系统误差不仅是分辨率

分辨率：2.5mm (25% of 1000 mm)

线性：5mm(5% of 1000 mm )

温度影响：20mm(2% per 10° C)

系统误差：28mm

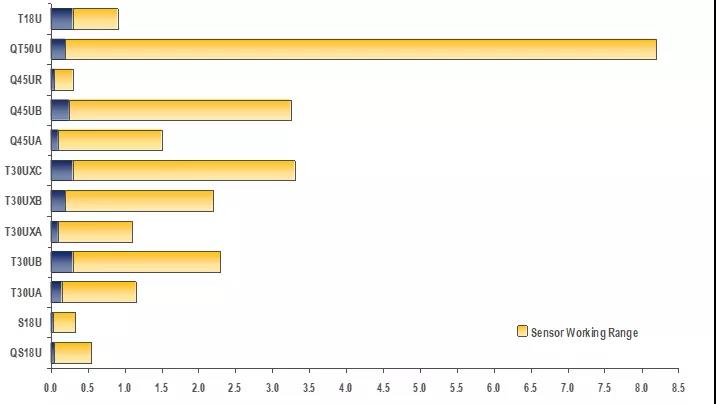

                                                      邦纳全系超声波及选型指南

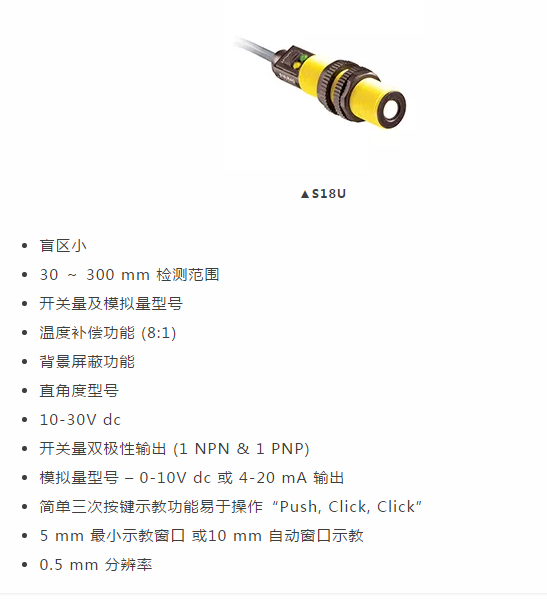

                                                          S18U系列产品

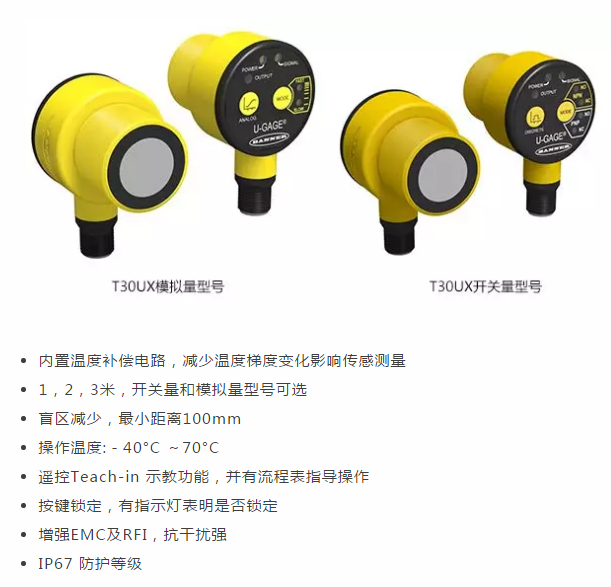

                                                           T30UX系列产品

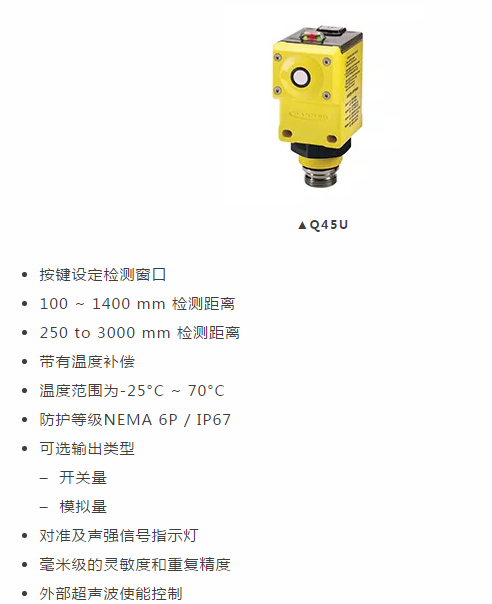

Q45U系列产品

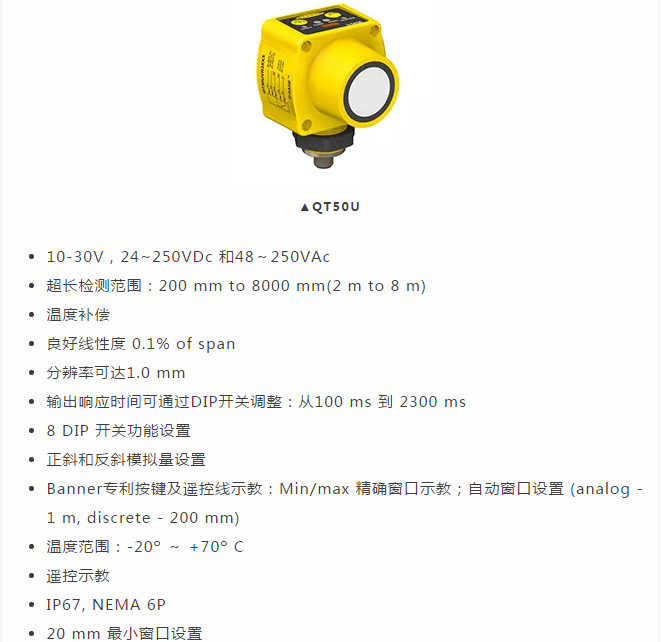

                                                          QT50U系列产品
