实现Profinet通讯困难重重？看DXM控制器如何破解

Snap Signal是IIoT模块化软硬件的完整组合，易于部署，能在整个工厂提供可执行的机器数据。Snap Signal不仅仅是另一种形式的IIoT，还是一种几乎可以从所有来源捕获数据信号的覆盖网络。它将这些信号源无缝转换为单一的工业标准协议，然后分发数据，以便快速方便地使用。通过Snap Signal可以灵活监测一个区域内的关键设备，也可以监测整个设施。

邦纳DXMR90-X1是邦纳 Snap Signal产品组合的核心组成部分。这个工业控制器包含一个处理器，通过四个专用的Modbus端口接收来自传感器和其他连接设备的信号。DXMR90将所有这些信号组合成一个统一的设备数据流，这些数据可以通过工业以太网协议导出。那么在应用中，DXM控制器是如何对数据进行转换的呢？且看下文。

Modbus RTU数据连接的RFID和QM30VT2与西门子的S7-1200的PLC进行连接，需要使用Profinet组网通讯，对RFID与QM30VT2数据进行读写操作。

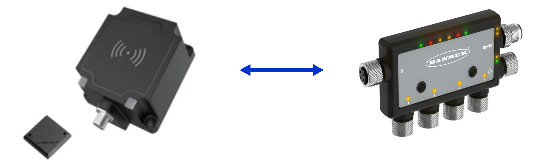

▲RFID阅读器：ZSRF-331+ 控制器：DXMR90-X1

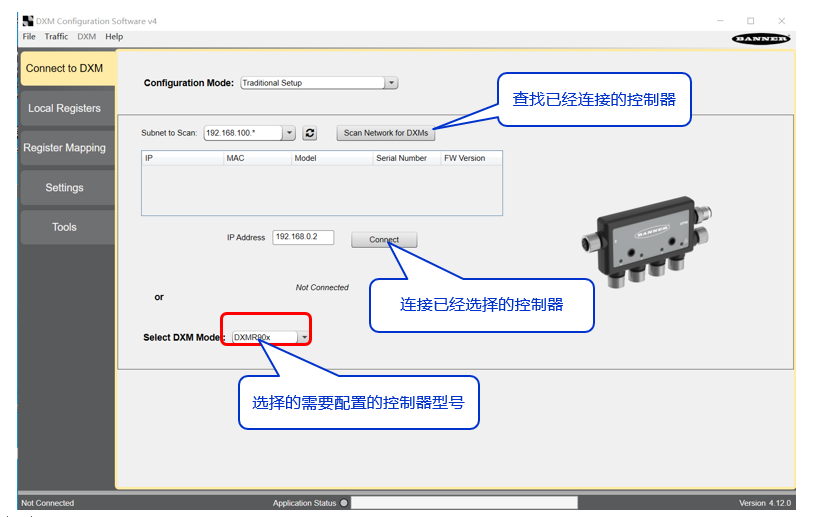

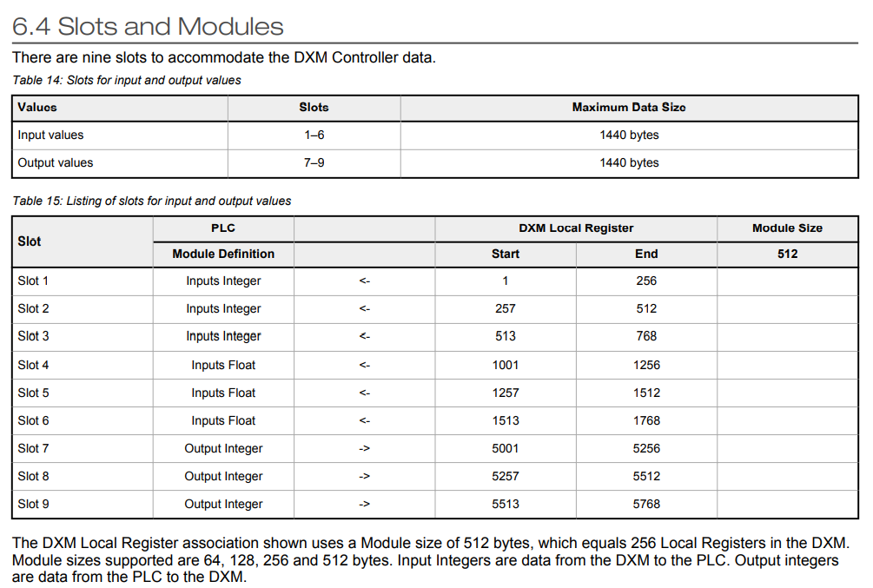

2.DXM控制器本地的地址分配问题，按规则地址已经进行了固定分配。本地的地址：1 - 768 为整数输入 ，1001 – 1768 为浮点数输入 ，5001 – 5768 为整数输出。

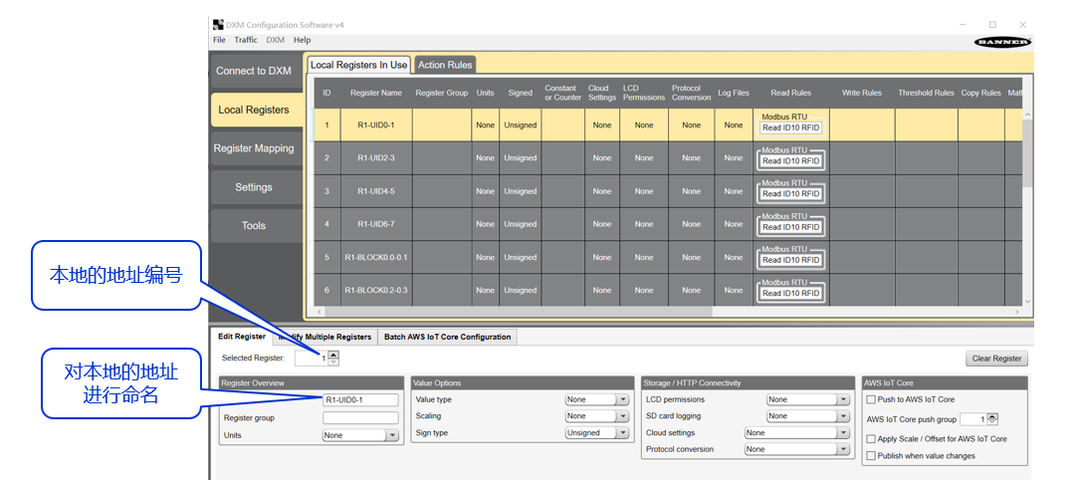

3.根据RFID的数据读写需求，配置DXM控制器本地的地址。主要是定义每个地址的名称方便后面的地址关联，其它的参数可以按需求设置。

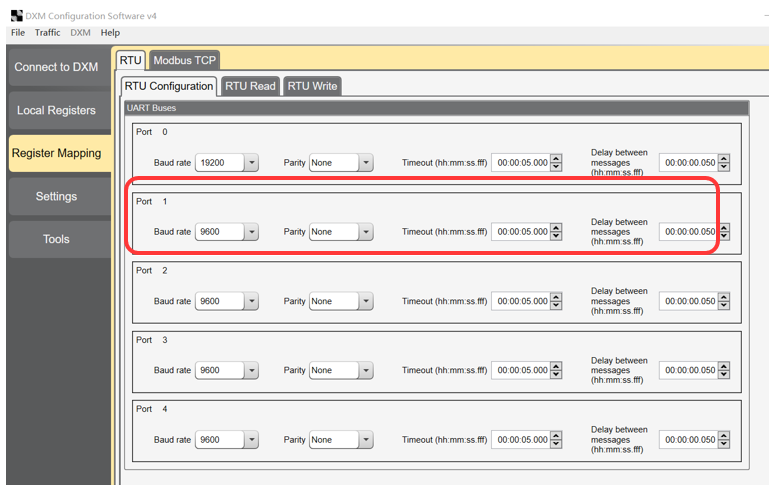

4.设置RS485的通讯格式，使DXMR90控制器与RFID阅读器使用相同的格式。（注意：Port 口要与实际接线相同，目前我使用了Port 1，且RFID的通讯速率为9600，较验无。）

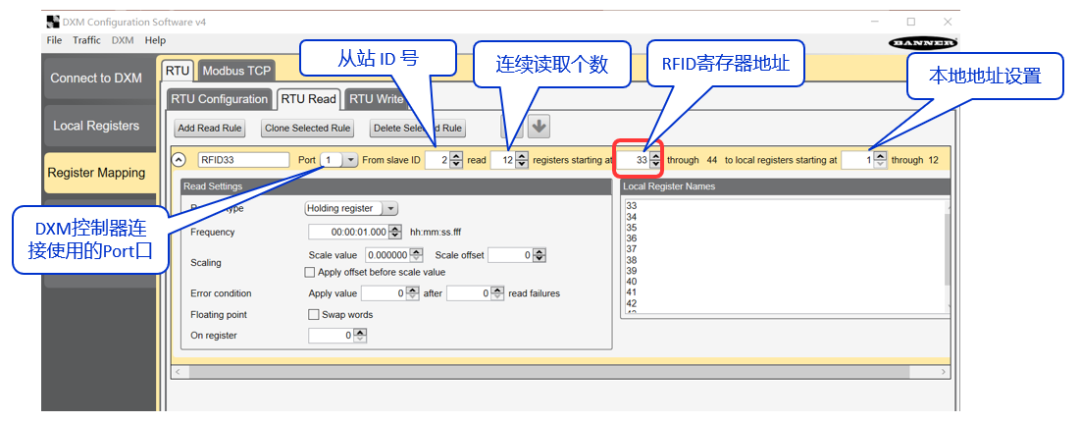

5.设置DXMR90控制器使用Modbus RTU的读取命令，读取RFID阅读器的数据。主要操作使用那个Port 口，读取那个RFID从站ID与数据寄存器的地址的值，然后放到本地的数据地址上。（注意：DXM的地址为10进制，RFID为16进制，且我们是从40001开始，RFID是从40000开始，所以注意地址位要错位处理。）

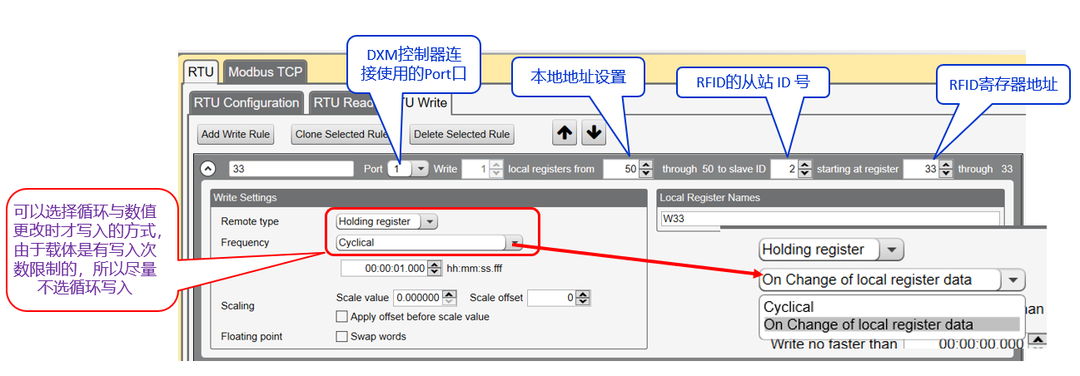

6.设置DXMR90控制器使用Modbus RTU的写入命令，把数据写入到RFID阅读器， 主要操作使用那个Port 口，把本地的那个地址的数据居写入到那个RFID从站ID的数据寄存器的地址。 （注意：使用DXM的写入规则与读取规则相同地址也需要错位；如果使用Profinet时本地的地址需要规划好分开不同的区段。）

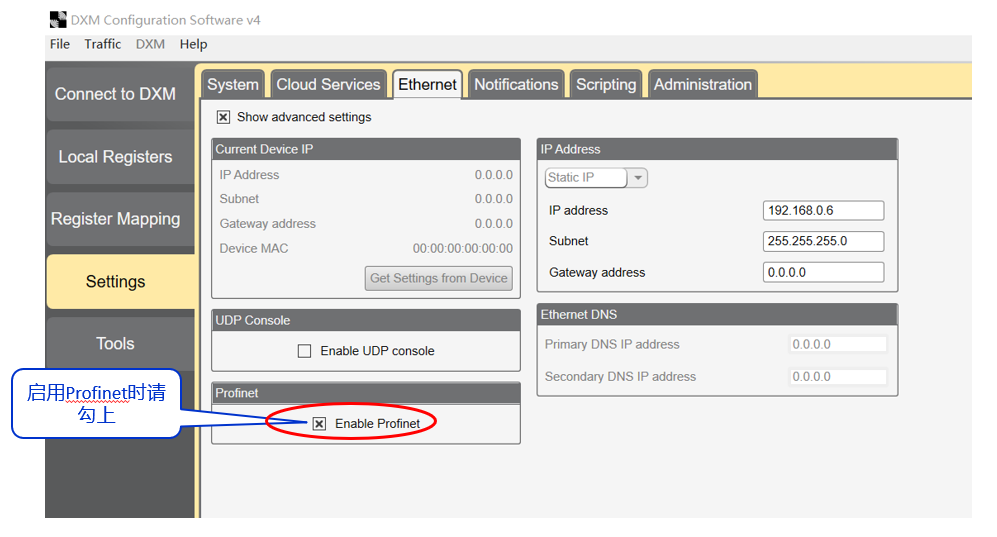

   7.设置DXMR90控制器启用Profinet 的功能。

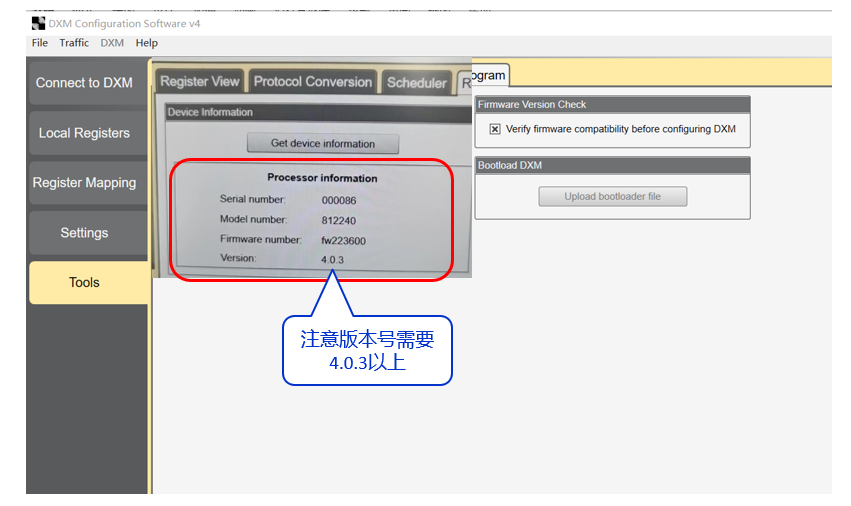

8.DXMR90控制器的版本。

                                    *部分文字图片素材来源于网络
