在发动机制造中，防错检测技术有着非常重要的意义。如果没有防错检测技术的应用，那么产品的制造过程就会导致较低的产品合格率和较高的制造成本。

防错应用于发动机制造过程的型号识别、装配验证、尺寸检测、泄漏测试、输送过程、工件定位、零件盛放等过程，从而避免众多的失效模式，保证发动机的制造质量。为了提高发动机产品的良率，以及防范人工组装过程中零件安装不到位的情况，发动机制造商采用视觉相机进行防错检测。

应用需求

在组装过程中，由于人工装配，所以容易出现部分零件安装不到位的情况。客户希望能够使用视觉产品进行拍照，防止工人出错，提高生产质量。

应用挑战

相机多个拍照位置，一个程序无法满足检测。

解决方案


使用邦纳的500万VE视觉相机+12mm镜头。

方案应用

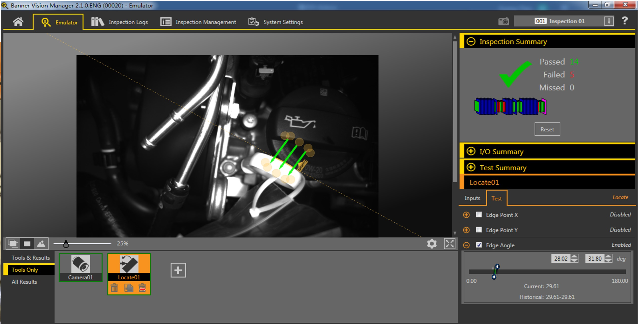

VE205G1A+12mm镜头，相机安装在工件下方拍照检测，使用红色环形光源进行检测，使用Profinet通讯，不同位置不同程序，通过切换指令进行检测。使用Locate工具作为定位工具，通过角度位置检测，判断发动机油箱标尺安装到位。

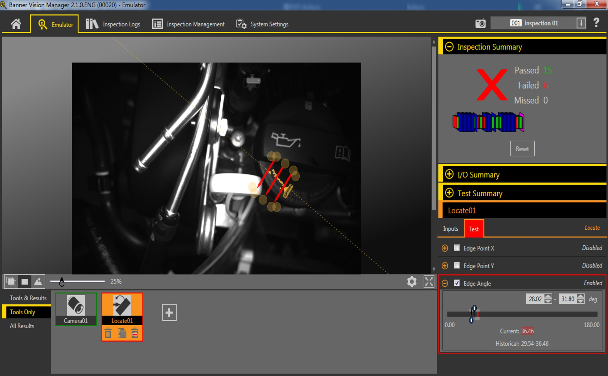

使用Locate工具作为定位工具，通过角度位置检测，判断发动机油箱标尺未安装到位。


使用Match工具作为定位工具，通过角度位置检测，判断发动机油盖箱安装到位。

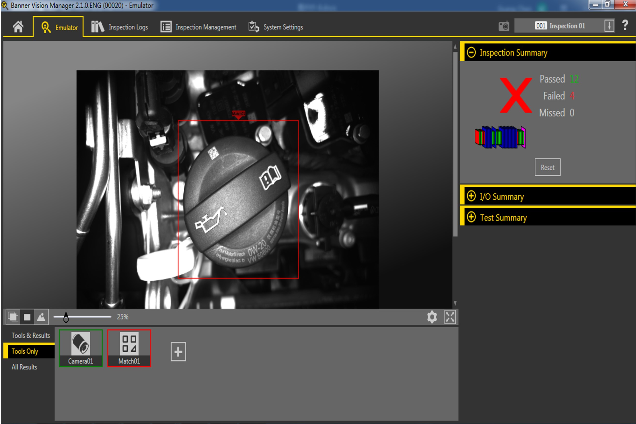

使用Match工具作为定位工具，通过角度位置检测，判断发动机油盖箱未安装到位。


Why Choose?

客户收益

提高了客户的产品良率，减少了缺陷产品的流出。
