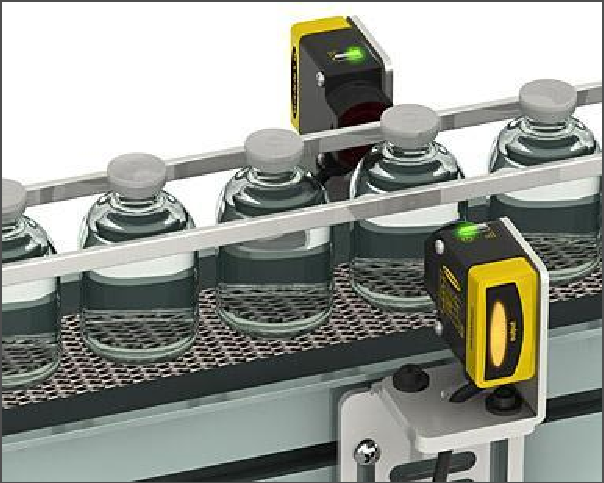

液位检测

产品1：QS30H2O

• 检测水质液体的有无

• 应用行业：

• 食品和饮料，生物制药，半导体，液体分配设备

• 特殊的发射器/接收器，能发射/吸收红外光，水能吸收这个波段的红外光

• 能穿透多种塑料(< 2 mm)和玻璃容器

• 水质液体能吸收光，因此增加了空瓶状态和满瓶状态的对比度

• 卓越的抗干扰性（噪音干扰，传感器之间的干扰）

• 应用时需要注意：标签，塑料的颜色，液体的类型

低对比度检测

低对比度检测

低对比度检测

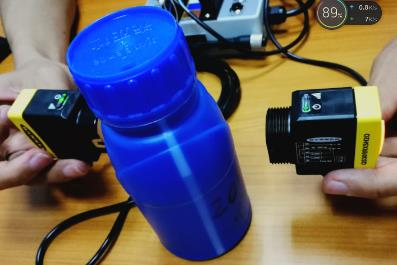

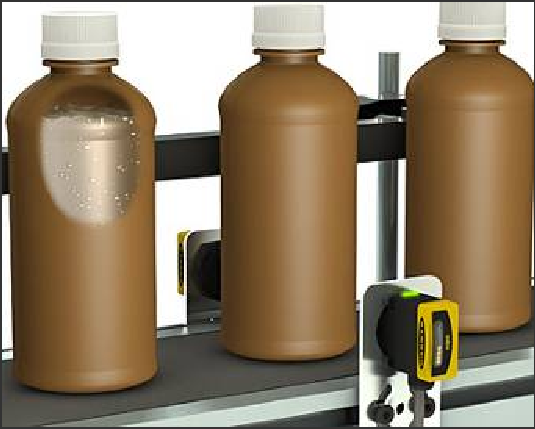

应用案例 – QS30H2O

• 行业：农业，农药生成

• 检测农药灌装的液位是否满足要求，精度要求2-3mm。

• 盛农药的瓶子是塑料瓶，肉眼看起来完全不透明。传统的方案是称重，由于瓶本身的重量有差异，很难保证精确控制。有的客户采用视觉检测，对瓶子打背光，成本比较高。采用高能型QS30H2O能可靠检测瓶子内农药的液位，非常可靠。通过加装光缝，实现液位的精确检测。

产品2：DF-G3长距离光纤放大器

• 拥有业界一流的超长检测范围

• 优秀的抗串扰功能，可允许7个放大器并排安装使用

• 适用于多点检测的应用场合

• 抗节能光干扰

• 输出形式有：单开关量输出，双开关量输出，1路模拟量&1路开关量输出

• 双开关量输出

• 用1个传感器可实现两种状态的检测

• 1路模拟量输出&1路开关量输出

• 模拟量用于控制，开关量用于计数。适用于纠偏、密度监控、信号强度监控等场合

• 光源：可见红光(635 nm) LED，红外光 (850 nm) LED，红外光 (1450 nm)。1450nm红外光适合水质液体的检测

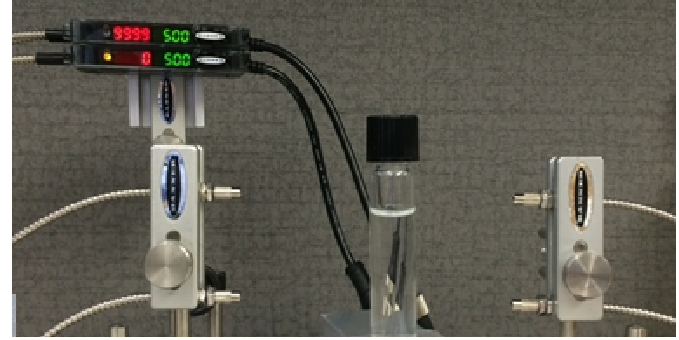

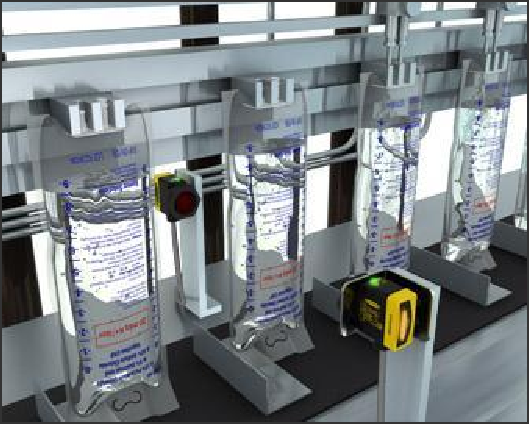

应用：DF-G3LIR用于水质液体检测

• 采用对射式光纤，加装L2透镜

• 采用两点示教模式

• 第一点示教无水状态

• 第二点示教有水状态

• 一个放大器用于检测高液位，另外一个放大器用于检测低液位


• 用于检测透明容器内水质液体的有无

• 根据两个放大器的输出可判定是高液位还是低液位

• 采用主从模式，可避免彼此串扰



放大器: DF-G3LIR-PS-Q5

玻璃光纤: IT43ST5-VL (2 个)

镜头L2 : (2 个)

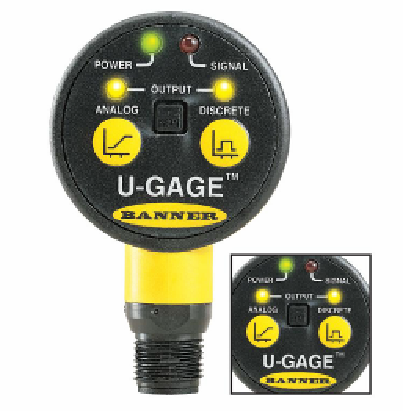

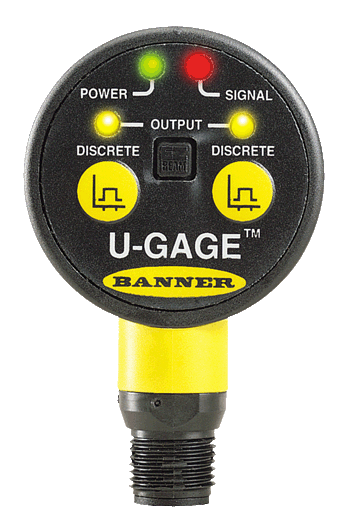

产品3：T30U产品

• 双NPN或 PNP输出

• 价格更低

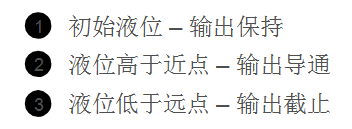

• 同时输出一路模拟量一路开关量

• 开关量输出可作为模拟量输出的 “门”信号

• 可在模拟量窗口设置高低位报警

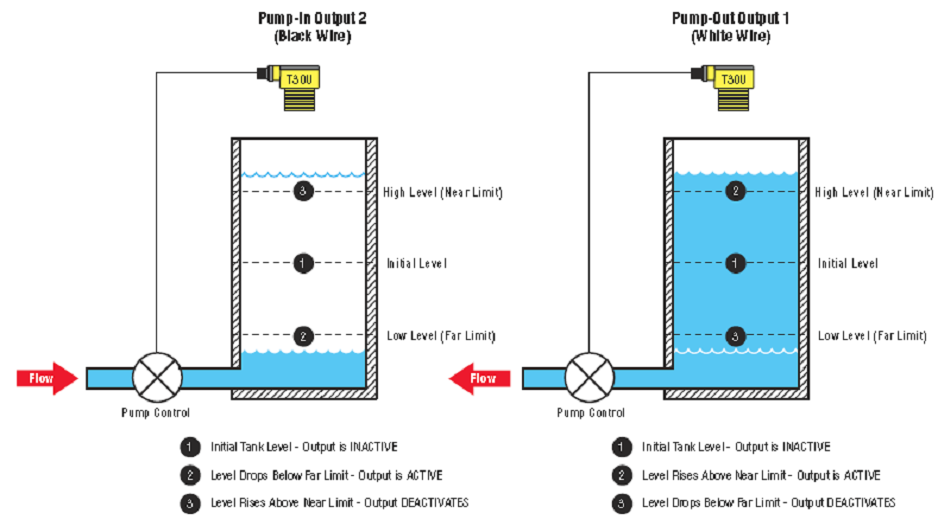

• 泵入/出功能，水处理行业，代替浮球，机械式，避免频繁启停。和双开关量不同。

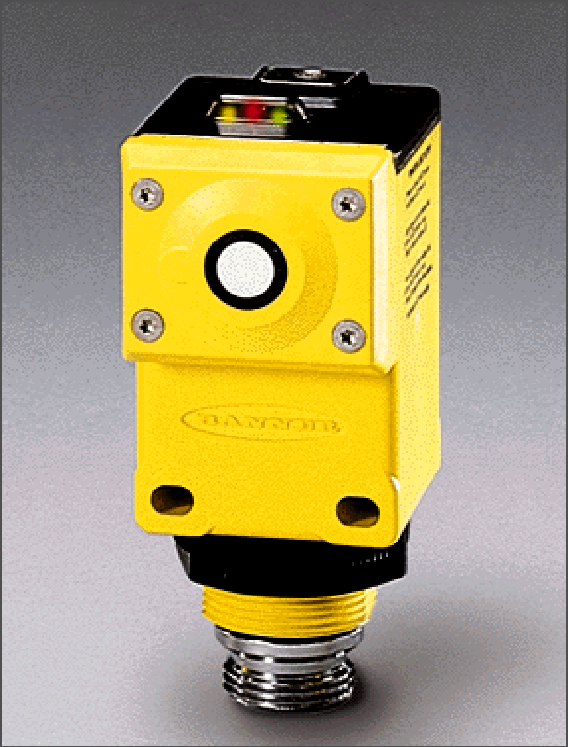

产品4：Q45U 系列超声波传感器

产品特性

• 检测距离1，2，3米

• 单一输出

• 检测窗口通过线控

• 无按键

• 产品颜色按客户要求更改

• 对准及声强信号指示灯

• 毫米级的灵敏度和重复精度

• 外部超声波使能控制

• 双微处理器使用数字滤波器控制反应速度，检测效果及可靠性

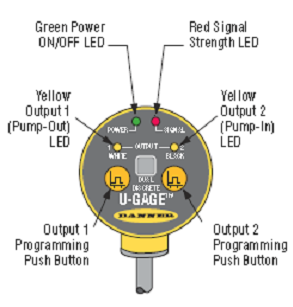

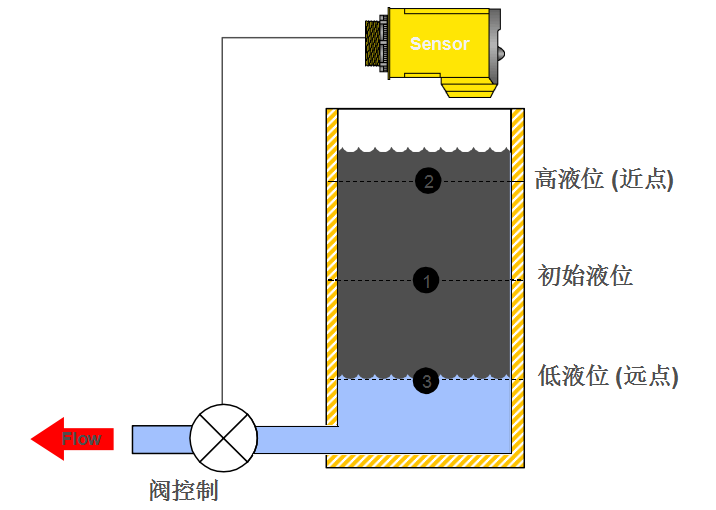

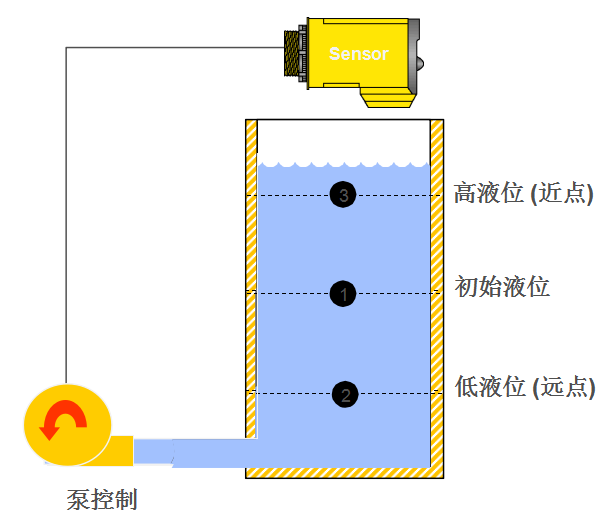

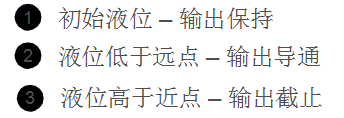

泵入控制（进水控制）(Switch #1 Off)

泵出控制（出水控制） (Switch #1 On)

产品5：QT50U 产品

产品特点：

• 10-30V，24~250VDc 和48～250VAc

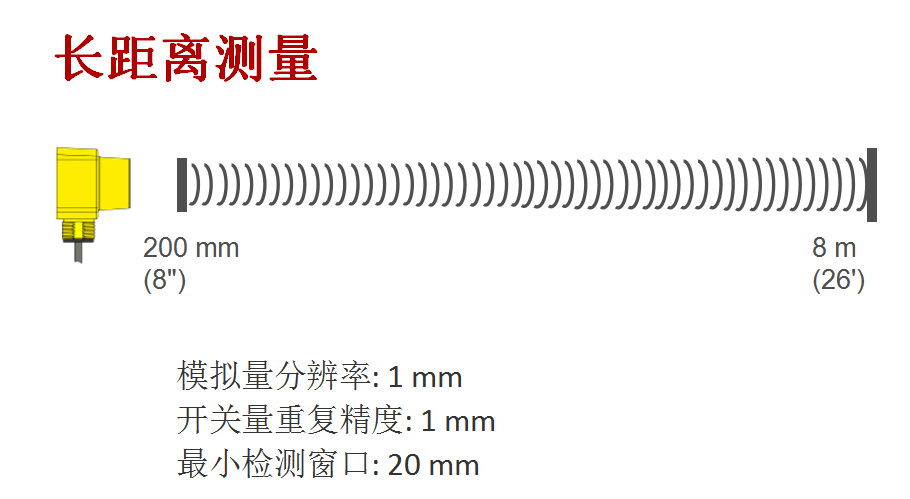

• 超长检测范围： 200 mm to 8000 mm (.2 m to 8 m)

• 温度补偿

• 良好线性度 0.1% of span

• 分辨率可达 1.0 mm

• 输出响应时间可通过DIP开关调整    从100 ms 到 2300 ms

• 8 DIP 开关功能设置

• 正斜和反斜模拟量设置

• Banner专利按键及遥控线示教

• Min/max 精确窗口示教

• 自动窗口设置 (analog - 1 m, discrete - 200 mm)

• 温度范围： -20o ～ +70o C

• 遥控示教

• IP67, NEMA 6P

• 20 mm 最小窗口设置

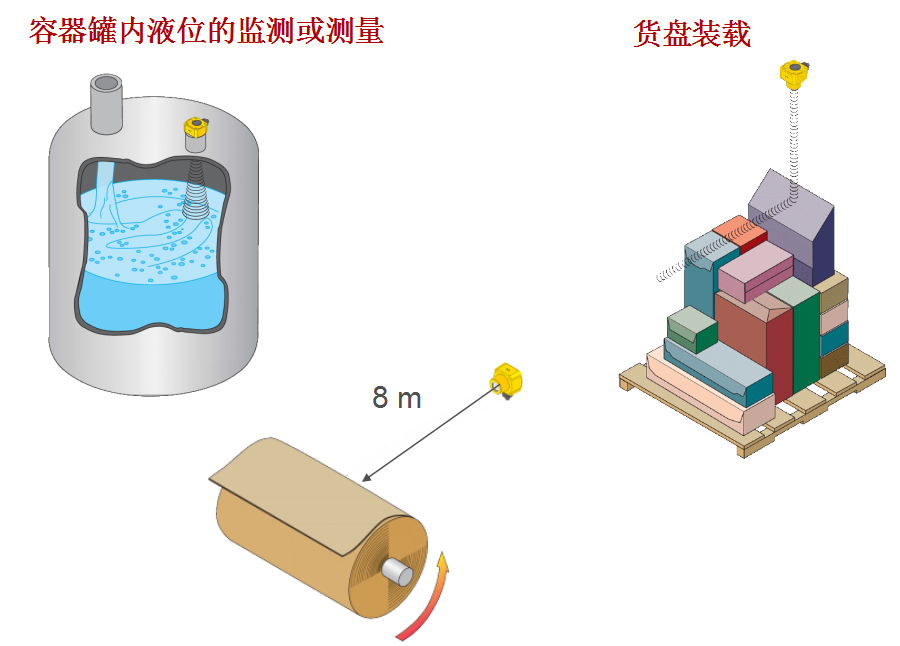

QT50U 超声波传感器：
