工业 3D 视觉：重塑工业生产的关键技术解析

一、引言

     在当今科技飞速发展的时代，工业 4.0 的概念日益深入人心，智能制造成为工业领域的重要发展方向。工业 3D 视觉技术作为其中的关键技术之一，正逐渐改变着工业生产的模式和效率。它如同为工业生产赋予了一双 “智慧之眼”，让机器能够更加精准地感知和理解三维空间中的物体，为工业自动化、智能化的发展提供了强大的技术支持。近年来，随着人工智能、大数据等技术的不断融合，工业 3D 视觉的应用范围不断扩大，正成为推动工业转型升级的重要力量。

二、工业 3D 视觉技术概述

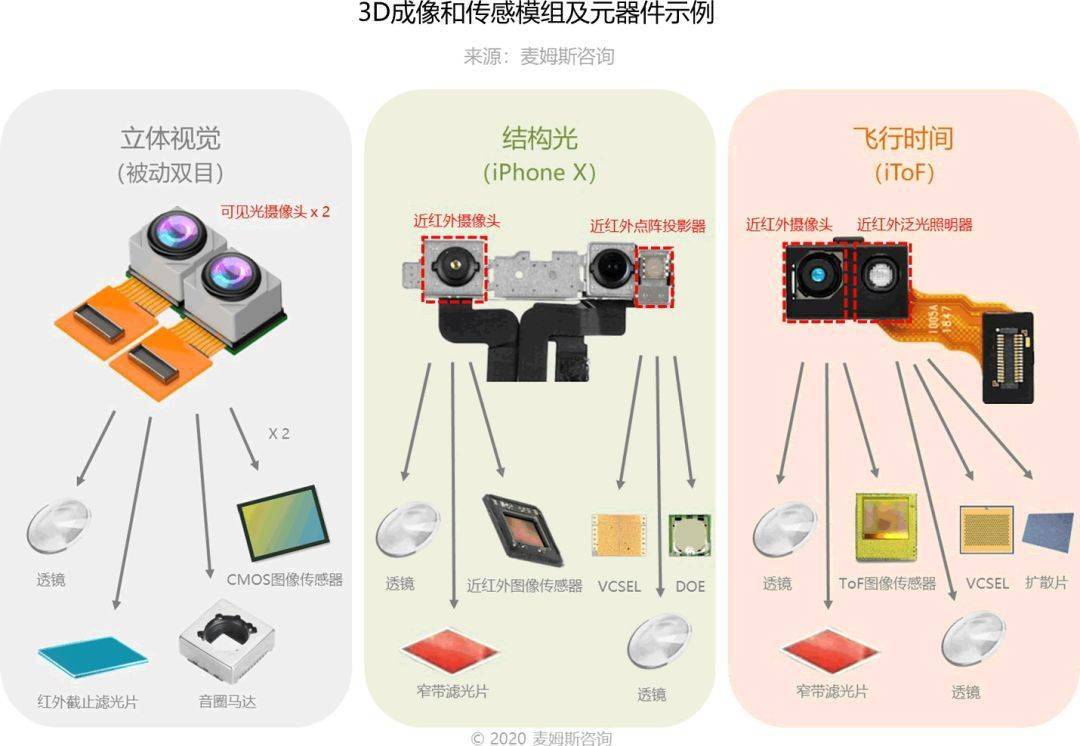

     工业 3D 视觉技术是利用光学、电子、计算机等技术手段，对物体的三维形状、尺寸、位置等信息进行获取和分析的技术。与传统的 2D 视觉技术相比，3D 视觉技术能够提供更加丰富的信息，克服了 2D 视觉在处理具有高度信息的物体时的局限性。常见的工业 3D 视觉技术包括结构光 3D 扫描、激光 3D 扫描、双目立体视觉、ToF（Time of Flight）技术等。每种技术都有其独特的优势和适用场景，例如结构光 3D 扫描技术精度高、速度快，但对物体表面的材质有一定要求；激光 3D 扫描技术可以获取物体的深度信息，但受激光散斑缺陷的限制；双目立体视觉技术成本相对较低，但算法和结构相对复杂。

三、工业 3D 视觉的主要应用

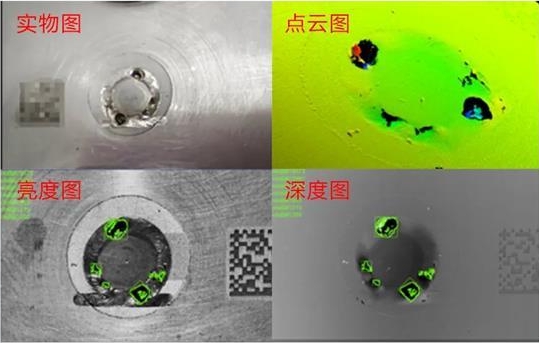

1. 质量检测与缺陷分析

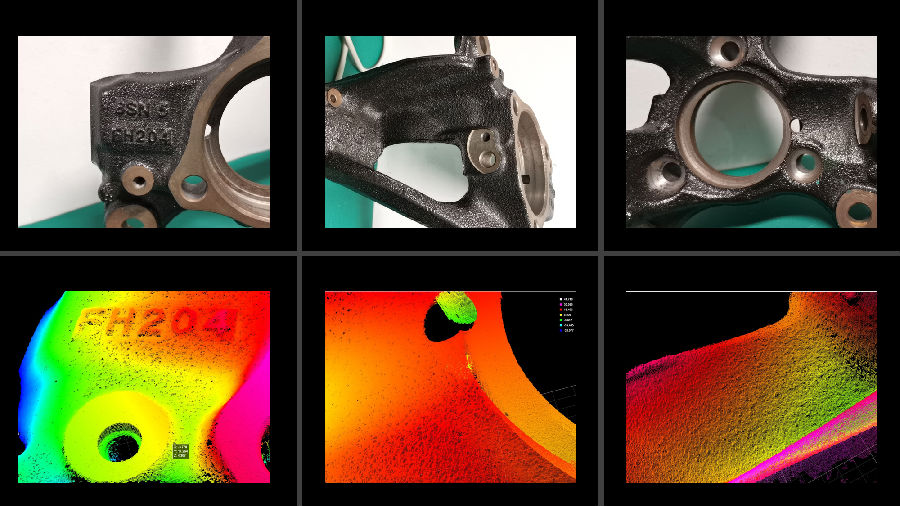

   • 在汽车制造行业，工业 3D 视觉技术被广泛应用于零部件的质量检测。例如，通过对发动机缸体、活塞、曲轴等零部件的三维扫描，可以快速准确地检测出尺寸偏差、表面缺陷等问题，确保零部件的质量符合标准。时事热点方面，随着新能源汽车的快速发展，对电池包等关键部件的质量要求越来越高，3D 视觉技术在新能源汽车零部件检测中的应用也日益广泛，能够有效检测电池包的焊接质量、密封性能等，为新能源汽车的安全性能提供保障。

   • 电子制造领域，3D 视觉可以对芯片、电路板等微小部件进行高精度检测，检测芯片的引脚间距、焊点质量、电路板的线路布局等，及时发现生产过程中的质量问题，提高电子产品的可靠性。比如在手机制造中，3D 视觉技术可以用于检测手机摄像头模组、电池模组等部件的安装位置和尺寸精度，确保手机的品质。






2. 机器人视觉引导与自动化生产

   • 工业机器人与 3D 视觉技术的结合，为自动化生产带来了新的突破。在无序分拣与堆码场景中，3D 视觉传感器可以帮助机器人快速识别和定位工件，引导机器人进行抓取和放置操作，提高生产效率和准确性。例如，在物流行业的包裹分拣中心，3D 视觉引导的机器人可以快速准确地分拣各种形状和大小的包裹，大大提高了分拣效率。

   • 在焊接、喷涂、装配等复杂的生产工艺中，3D 视觉技术可以为机器人提供精确的位置和姿态信息，引导机器人完成高精度的作业任务。以焊接为例，3D 视觉系统可以实时扫描焊缝的位置和形状，引导机器人调整焊枪的姿态和焊接路径，确保焊接质量。






3. 尺寸测量与逆向工程

   • 在机械加工领域，3D 视觉技术可以对工件进行非接触式的尺寸测量，快速获取工件的三维尺寸信息，精度高、速度快，并且可以对复杂形状的工件进行测量。这对于一些大型、重型机械部件的尺寸检测具有重要意义，能够避免传统测量方法的繁琐和误差。

   • 逆向工程中，3D 视觉技术可以对现有产品进行三维扫描，获取其外形结构信息，为产品的设计改进和仿制提供数据支持。例如，在航空航天领域，对飞机零部件的逆向工程可以帮助工程师更好地理解零部件的结构和性能，为新机型的研发提供参考。






1. 挑战

   • 技术瓶颈：虽然工业 3D 视觉技术已经取得了很大的进展，但仍然存在一些技术瓶颈。例如，在复杂环境下的视觉成像质量、高精度测量的稳定性、视觉算法的实时性等方面还需要进一步提高。

   • 成本问题：目前工业 3D 视觉系统的成本较高，这限制了其在一些中小企业的广泛应用。降低硬件成本、提高系统的性价比是未来工业 3D 视觉技术发展的一个重要方向。

   • 数据处理与传输：3D 视觉系统产生的大量数据需要进行快速处理和传输，对数据处理能力和通信带宽提出了更高的要求。如何提高数据处理的效率和数据传输的速度，是工业 3D 视觉应用面临的一个挑战。

2. 未来发展趋势

   • 与人工智能的深度融合：人工智能技术将与工业 3D 视觉技术深度融合，提高视觉系统的智能化水平。例如，通过深度学习算法对大量的 3D 图像数据进行训练，可以实现对复杂物体的自动识别和分类，提高检测和分拣的效率和准确性。

   • 多传感器融合：未来的工业 3D 视觉系统将与其他传感器（如力传感器、温度传感器等）进行融合，实现多模态信息的获取和综合分析，为工业生产提供更加全面、准确的信息支持。

   • 应用领域的不断拓展：随着技术的不断进步，工业 3D 视觉技术的应用领域将不断拓展。除了传统的制造业，还将在医疗、建筑、安防等领域得到广泛的应用。例如，在医疗领域，3D 视觉技术可以用于手术导航、医疗器械的检测等；在建筑领域，可以用于建筑结构的检测和建模等。
