2D 视觉检测技术：开启平面视觉检测的精准之门

一、技术原理

     2D 视觉检测技术主要基于平面图像信息的获取与分析。通过相机拍摄物体的二维图像，将光信号转化为数字信号存储。然后利用图像处理算法，对图像进行灰度化、滤波等预处理操作，以增强图像质量、去除噪声干扰。接着运用边缘检测、阈值分割、模板匹配等核心算法，提取物体的形状、尺寸、位置等关键特征信息，从而实现对物体的识别、定位、测量与缺陷检测等目的。例如在工业生产中，相机获取产品的平面图像后，经处理可判断产品表面是否有划痕、尺寸是否符合规格等。

二、系统构成
 相机：是图像采集的前端设备，常见有 CCD 和 CMOS 相机。CCD 相机成像质量高、噪声低，常用于对图像质量要求苛刻的场景；CMOS 相机则具有成本低、功耗小、集成度高的优势，在一般工业检测中应用广泛。其分辨率决定了所采集图像的清晰程度与细节捕捉能力。

 镜头：负责将物体成像到相机传感器上。不同焦距的镜头可满足不同的检测距离与视野范围需求。短焦距镜头视野宽广，适合检测大面积物体；长焦距镜头能对远处小物体进行放大成像，利于观察细节。

 光源：为获取高质量图像提供必要条件。环形光源可提供均匀正面照明，凸显物体表面特征；条形光源能通过调整照射角度突出物体轮廓；背光源则适用于检测透明物体或获取物体轮廓信息，如检测玻璃制品或电子元件引脚轮廓。

 图像处理软件：作为整个系统的智能核心，承担图像预处理、特征提取与分析判断等重要任务。它可对图像进行灰度转换、滤波降噪等预处理，再运用多种算法提取物体特征，并依据设定标准判断物体是否合格，如通过模板匹配确定物体位置形状是否正确，或计算几何参数判断尺寸偏差。

三、技术优势
 高精度测量：能够精确到微米级别对物体的长度、直径、间距等尺寸参数进行测量，在精密机械加工、电子制造等行业，可有效保证产品的尺寸精度与质量一致性。例如在芯片制造中，精准检测芯片线路宽度等微小尺寸。

 非接触检测：检测过程无需与物体直接接触，避免对物体造成损伤，尤其适用于检测易碎品、高精度光学元件等。像检测光学镜片表面瑕疵时，不会刮花镜片。

 高速高效检测：可快速采集与处理图像，满足自动化生产线的高速节拍需求。在食品包装、饮料瓶生产等行业，能在短时间内完成大量产品的外观检测，提高生产效率。例如饮料瓶生产线上每秒可检测数十个瓶子的外观缺陷。

四、应用领域

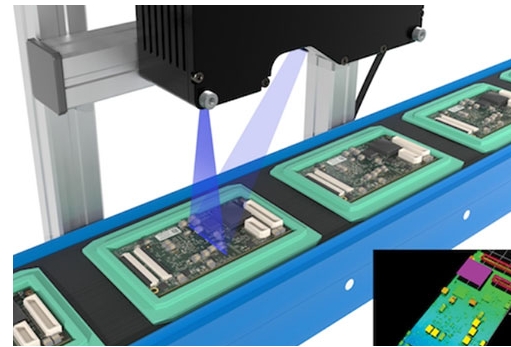

 工业制造领域：在汽车制造中用于检测零部件尺寸精度与表面缺陷，如发动机缸体尺寸检测、车身外壳划痕检测；在机械加工中对零件的尺寸、形状进行测量与质量把控；在电子行业检测电路板元件焊接质量、元件安装位置准确性等。

 食品药品领域：对食品包装的标签完整性、图案清晰度、包装外观缺陷进行检测，确保食品包装质量；在药品生产中检测药片外观完整性、包装密封性等。

物流仓储领域：识别快递包裹的运单号、地址信息，根据包裹形状、尺寸与外观特征进行分类分拣，提高物流分拣效率与准确性。
