3D视觉引导无序抓取的应用分析

引言

 随着工业自动化的快速发展，无序抓取技术成为智能制造中的核心挑战之一。传统的示教编程机器人难以应对复杂场景中散乱堆叠、多变的工件抓取需求，而基于3D视觉的引导技术通过实时感知、姿态推理和路径规划，赋予机器人“手眼协同”能力，逐步解决了非结构化场景下的柔性化操作难题。本文从技术原理、应用场景、挑战与解决方案等角度，系统分析3D视觉引导无序抓取的技术进展与实践价值。

一、关键技术解析

1.三维感知与重建技术

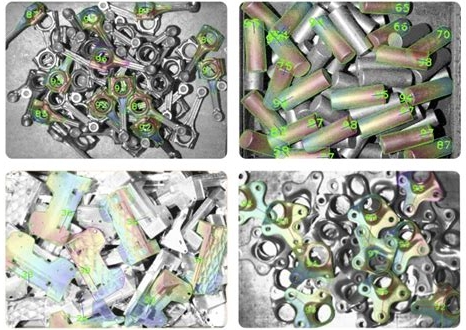

 无序抓取的核心在于精准获取工件的三维空间信息。通过3D相机（如激光振镜立体相机、RGB-D相机）采集点云数据，结合多传感器融合技术，实现高精度三维重建。例如，机器人的解决方案通过点云匹配与实例分割，准确定位光伏接线盒的抓取位姿，处理节拍可控制在3秒以内。同时，针对金属反光、遮挡等问题，采用图像重光照模型（如NRUNet）优化深度估计，提升成像质量。

2.抓取规划与路径优化抓取规划分为两类技术路线：

• 直接检测法：如端到端神经网络（GG-CNN）直接回归抓取位姿，速度快但依赖数据质量。

• 采样评估法：通过候选抓取位姿采样（如GPD算法），结合避碰检测与可达性分析筛选最优方案，适用于复杂场景但计算成本较高。熵智科技提出的机械臂外倾角手抓设计，通过固定倾角扩大抓取范围，解决了深料框边缘工件的可达性问题。

3.手眼标定与姿态估计

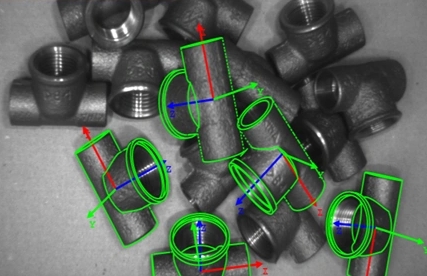

 手眼标定是视觉与机器人坐标系对齐的关键。深圳大学团队采用4点SVD分解法，通过特征点匹配快速求解转换矩阵，并结合法向量与机器人基坐标系的关系生成抓取姿态（OAT参数）。此外，基于点云聚类分割和平面拟合的方法，可适应无纹理工件的位姿估计需求。

二、典型应用场景

1.光伏组件生产

 在接线盒安装与铝边框上料环节，协作机器人利用激光振镜相机实现动态避障与点云匹配，支持多种类型接线盒（如O型、U型）的无序抓取，成功率超99%。针对型材正反面放置异常问题，采用两端拍摄融合技术提升定位精度。

2.汽车零部件分拣

 活塞杆等复杂工件因表面反光、堆叠遮挡难以抓取，3D视觉系统通过多目伺服技术与三维点云重建，结合避碰算法优化抓取路径，解决了传统工装无法适配多品种零件的问题。

3.电子行业柔性装配

 在芯片、连接器等微小零件的无序分拣中，高精度3D相机（亚毫米级）结合超级AI模型，支持多品种混合来料的实时识别与抓取，显著降低人工干预需求。

三、技术挑战与创新突破

1.复杂环境适应性

• 挑战：金属反光、油污附着、动态光照等导致点云噪声；料框变形或工件勾连增加避碰难度。

• 解决方案：引入多模态数据融合（如RGB-D与法向量图像互补），结合仿真环境生成逼真训练数据，提升算法鲁棒性。

2.算法效率与精度平衡

• 挑战：六自由度抓取检测的计算复杂度高，难以满足实时性要求。

• 创新：采用轻量化网络（如PointNet++）实现一阶段位姿回归，或通过硬件加速（如FPGA）优化点云处理效率。

3.末端执行器设计

 专用手抓（如带倾角夹具）与抓取算法强耦合。熵智科技的固定倾角设计通过机械结构简化控制逻辑，而ISRA的伺服电机调倾角方案则增强灵活性，两者均显著提升深料框抓取覆盖率。

四、未来发展趋势

1. 智能化与泛化能力提升结合自监督学习与迁移学习，减少对标注数据的依赖，推动算法向多场景泛化。

2. 高动态成像技术突破开发抗反光、高帧率的3D相机，如基于事件相机的动态场景捕捉，以应对快速移动工件的抓取需求。

3. 人机协作与多机器人协同在装配、码垛等场景中，3D视觉系统将实现人与机械臂的安全交互，以及多机器人任务分配优化，提升整体产线效率。

结论

 3D视觉引导的无序抓取技术正逐步突破工业自动化的“柔性瓶颈”，其在光伏、汽车、电子等领域的成功应用验证了其技术可行性与经济价值。未来，随着算法优化与硬件迭代，该技术将进一步向医疗、农业等非工业场景拓展，成为智能机器人生态的核心支柱之一。
