在3D视觉引导的应用中，尤其是在高精度抓取、测量和检测场景下，边缘畸变 与 边缘膨胀 是两个在数据采集与感知层面常见且至关重要的误差源。它们直接影响点云数据的真实性，进而导致机器人位姿计算偏差。本文将从原理和影响层面进行简要解析。
一、 边缘畸变
1. 定义与表象：

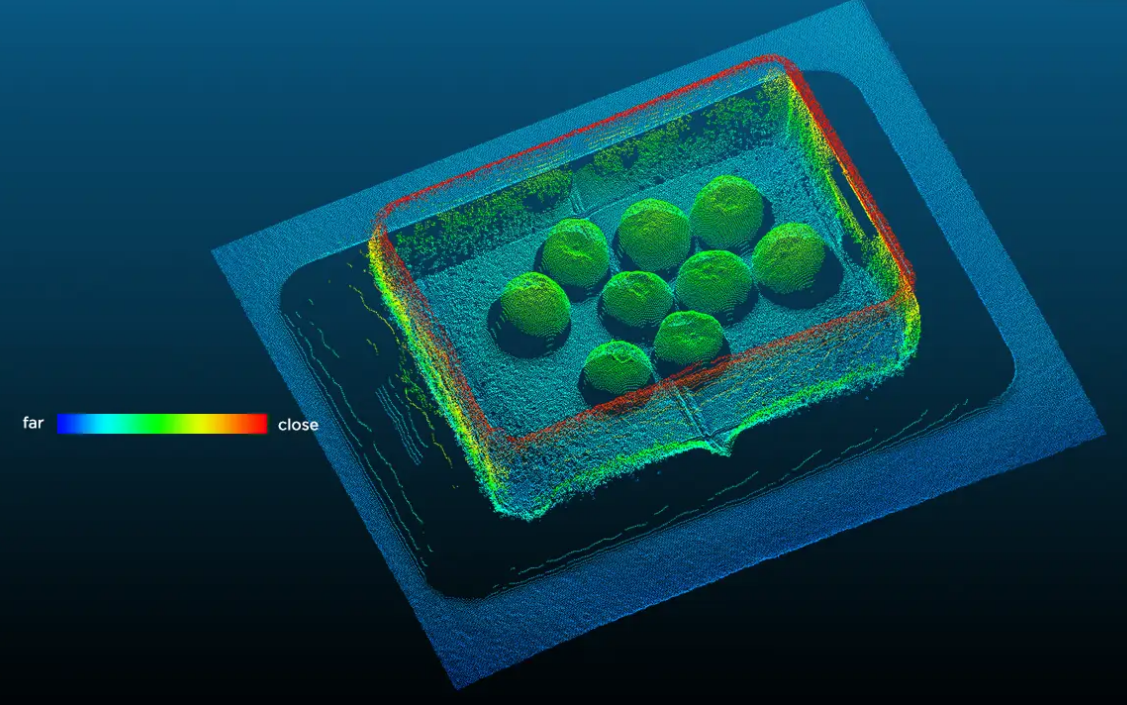

边缘畸变主要指物体在3D点云数据中，其物理边缘轮廓发生扭曲、变形或定位不准的现象。在点云图上，本应锐利、笔直的边缘会变得圆滑、锯齿状或偏离其真实位置。
2. 产生机理：
这主要源于三维传感器自身的原理性限制：
相机透视效应： 无论是双目还是结构光系统，其核心是相机成像。物体边缘在相机视角下本身就会存在一个像素到多个像素的过渡区，导致亚像素级别的边缘定位挑战。
点云插值与拟合： 从深度图生成点云的过程涉及插值算法，在数据稀疏或缺失的边缘区域，插值会引入误差，使边缘“模糊化”。
多路径效应： 在结构光系统中，激光或编码光斑可能在物体边缘发生多次反射后才进入相机，导致系统计算出错误的深度值，从而扭曲边缘形状。
二、 边缘膨胀
1. 定义与表象：
边缘膨胀是指在3D点云中，物体的边缘轮廓向其背景或外部空间“扩张”，使得点云模型的实际尺寸大于物体的真实物理尺寸。直观上看，物体仿佛“变大”了一圈。
2. 产生机理：
边缘膨胀是混合像素效应 的典型结果，尤其在基于三角测量法的3D传感器（如双目、结构光）中更为显著。
原理： 当一个相机像素同时接收到来自物体表面和背景（或相邻物体）的反射光时，该像素的测量值将是这两个表面信息的“混合”。系统无法区分，只能计算出一个介于前景与背景深度之间的无效深度值。
结果： 这些无效的深度点云会附着在物体的真实边缘之外，形成一层“虚影”或“膨胀层”，导致点云尺寸偏大。对于深色或吸光材质的物体，其边缘也可能因信号弱而向内收缩。
三、 综合影响与应对思路
综合影响：
这两种现象会直接导致：
1.抓取失败： 机器人基于膨胀或畸变的点云计算抓取位姿，可能导致与物体发生碰撞（边缘膨胀）或未能稳定抓取（边缘畸变导致位姿计算不准）。
2.测量失准： 在进行高精度尺寸测量时，边缘误差会直接被引入测量结果，造成误判。
应对思路：
1.传感器端优化： 选用更高分辨率、更高精度的3D相机。优化光源-相机-物体的相对布局，减少多路径反射和阴影区域。
2.算法端处理：
点云后处理： 应用统计滤波、半径滤波等算法去除明显的离群噪点（包括部分膨胀点）。
边缘提取优化： 采用更先进的边缘检测算法，针对点云特性进行优化，而非直接使用来自深度图的边缘。
模型拟合： 对于已知几何形状的物体（如圆柱、平面），采用RANSAC等算法拟合标准模型，可以有效地规避边缘误差，反推出更接近真实的轮廓和位姿。
结论：
边缘畸变与边缘膨胀是3D视觉感知链路中固有的物理现象和算法挑战。深入理解其产生机理，是后续在系统选型、现场布署和算法开发中采取针对性措施，从而提升整个3D视觉引导系统精度和稳定性的关键前提。
