2D视觉检测的基石与迷思：深入剖析标定流程与精度陷阱

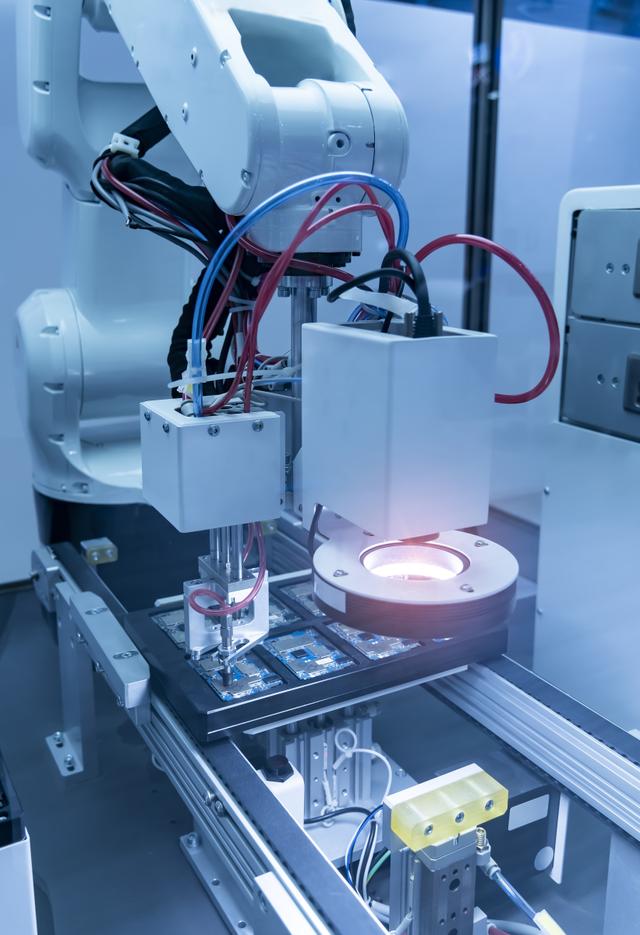

在工业自动化浪潮中，2D视觉检测技术以其非接触、高效率和高精度的特点，成为产品质量控制的核心环节。从元件的尺寸测量到表面的缺陷检测，再到精确的定位引导，其应用无处不在。然而，许多工程师在项目实施中常常遇到一个核心困惑：为何算法看似完美，实际检测的精度和稳定性却远不及预期？这背后，往往隐藏着对标定过程的轻视和对深层精度陷阱的忽视。

一、 标定：2D视觉检测的精度基石

标定，简而言之，就是将图像中的像素坐标与现实世界中的物理坐标建立精确对应关系的过程。它是确保2D视觉检测结果具有实际物理意义的前提。没有精确的标定，任何测量和定位都是“纸上谈兵”。

1. 核心关键词：像素当量
这是标定过程中最关键的输出之一。它定义了图像中一个像素代表了多少物理尺寸（如毫米/像素）。通过拍摄一个已知尺寸的高精度标定板（如棋盘格或圆点阵列），视觉系统可以计算出在特定工作距离和镜头畸变下的精确像素当量。这个值是后续所有尺寸测量和位置计算的基础。

2. 标定流程与关键设备
一个标准的标定流程包括：

• 选择标定板：标定板的精度直接决定系统标定精度。必须确保其加工精度和图案的清晰对比度。

• 固定成像系统：相机、镜头和光源的相对位置必须与未来实际检测时完全一致。任何微小的变动都可能使标定结果失效。

• 多角度采集图像：为了校正镜头畸变，需要从不同角度和位置拍摄多张标定板图像，覆盖整个视场。这有助于系统建立更全面的映射模型，补偿由镜头光学特性引入的图像畸变（如桶形或枕形畸变）。

• 软件计算：视觉软件利用采集的图像，通过算法计算出相机的内参（焦距、主点、畸变系数）和外参，最终得到高精度的像素当量和畸变校正模型。

二、 精度陷阱：那些容易被忽略的“魔鬼”

即使完成了标定，在实际的2D视觉检测中，仍有诸多陷阱会悄然吞噬系统的精度。

陷阱一：光学系统的微妙影响

• 镜头畸变残余：即便进行了标定，对于大视场或廉价镜头，畸变校正可能并不完全。在视场边缘，残余畸变会直接导致定位和测量误差。

• 景深不足：当被测物体不在镜头景深范围内时，图像会变得模糊，导致边缘提取不准，严重影响尺寸测量和缺陷检测的重复性。

• 光源与照明稳定性：光照强度的微小波动、环境光的干扰，都会改变目标的图像特征，使得边缘位置发生“游移”，从而引入随机误差。稳定的光源是保证检测稳定性的前提。

陷阱二：机械与安装的潜在误差

• 标定与运行状态不一致：这是最常见的陷阱之一。如果在标定时相机与工件是垂直的，而在实际运行中因机械振动或安装松动导致相机存在微小倾角，那么根据标定结果计算的物理坐标就会产生严重的余弦误差。

• 平面度假设失效：标准的2D视觉检测基于一个关键假设：被测物体处于一个固定的焦平面。如果物体本身翘曲或在传送带上高度波动，就会破坏这一假设，导致测量结果失真。

陷阱三：图像处理算法的选择与参数

• 边缘提取算法的敏感性：不同的边缘提取算子（如Sobel、Canny）对噪声和对比度的敏感度不同。不恰当的算子或阈值设置，会使得提取的边缘点位置不稳定，尤其在低对比度区域。

• 亚像素算法的局限性：虽然亚像素技术能将边缘定位精度提升到像素级别以下，但其精度严重依赖于图像质量和边缘的锐利程度。在噪声大或模糊的图像上，亚像素结果可能并不可靠。

• ROI区域设置不当：感兴趣区域设置过大，会引入无关背景干扰，增加处理时间且可能引入噪声；设置过小，则可能因物体微小位置变动而丢失目标，导致检测失败。

陷阱四：环境与材料的挑战

• 温度漂移：环境温度的变化可能导致相机传感器、镜头乃至整个机械结构发生微小形变，从而改变原有的标定参数，造成长期精度漂移。

• 材料变异：在缺陷检测中，不同批次工件的颜色、反光特性可能略有不同。如果算法仅针对特定样本进行训练，面对新材料时，图像特征提取可能会失败，导致误检或漏检。

三、 结论：迈向高精度与高稳定性的路径

要构建一个可靠、精确的2D视觉检测系统，绝不能仅仅满足于完成一次标定。我们必须：

1. 重视标定：将其视为一个严谨的、可重复的科学流程，并使用高精度的标定板。

2. 系统化思考：将视觉系统视为一个由光学、机械、电子和软件组成的整体，确保从光源稳定性到机械安装刚度的每一个环节都万无一失。

3. 持续验证：定期使用标准件对系统进行精度验证和复核，以监控可能发生的性能漂移。

4. 鲁棒性设计：在算法开发阶段，充分考虑光照、材料等变量的影响，采用更具适应性的图像特征和算法参数，提升系统的检测稳定性。

总之，2D视觉检测的精度是一场关于细节的较量。只有深刻理解标定的原理，并主动识别和规避那些隐藏的精度陷阱，我们才能让视觉系统真正发挥其“火眼金睛”的威力，在严苛的工业环境中提供稳定而可靠的判决。
