在工业自动化与精密制造领域,3D视觉尺寸测量技术正成为产品质量控制的核心手段,然而其测量精度却面临来自系统本身的多种制约。

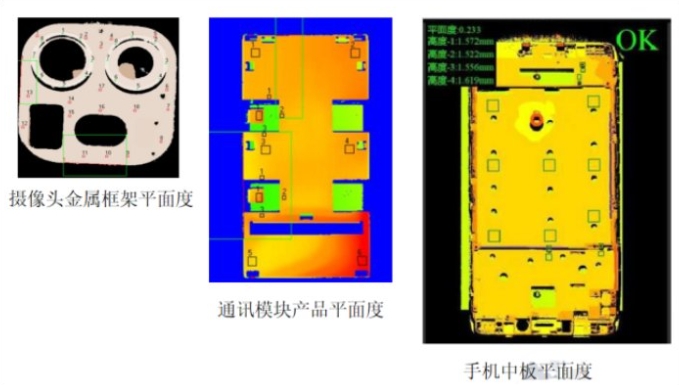

随着工业制造对精度要求不断提高,3D视觉尺寸测量技术在生产线上的应用日益广泛。相比传统接触式测量,该技术以其高效、非接触的特点赢得了制造业的青睐。测量系统本身的局限性却成为制约其精准度的关键因素,从硬件到算法的各个环节都影响着最终的测量结果可靠性。

01测量原理的固有局限
3D视觉尺寸测量技术基于不同的原理,每种方法都有其内在的约束条件。立体视觉测量通过模拟人眼双目视差来计算三维坐标,但在低纹理区域、重复图案和遮挡区域容易产生误匹配问题。
单目视觉系统则因维度丢失面临更严峻挑战——三维空间点必须对应二维像素,而一个像素却对应空间无数个点。
大尺度测量环境下,精度会随测量距离增加而迅速下降。这种衰减关系使得在大型工件测量中,必须平衡测量范围与精度要求。
对于相位测量轮廓术而言,物体表面的反射特性会直接影响测量精度。高反射区域会使光强度超过探测器动态范围,而低反射区域又会降低信噪比,导致相位误差和点云重建错误。
02系统结构与硬件约束
视觉测量系统的硬件组成决定了其性能上限。相机分辨率限制使得单个像素代表的实际尺寸成为最小测量单位,制约了测量精度。虽然亚像素算法可一定程度上提高分辨率,但这种提升有限且需要通过实际测试验证。
镜头畸变是另一个重要误差源。即使经过校正,残余畸变仍会影响测量精度。此外,系统结构稳定性也至关重要——生产车间的温度变化和振动会导致相机位置发生微小漂移,影响长期测量稳定性。
立体视觉系统依赖相机标定精度,包括内部参数和外部参数。任何参数误差都会在三维重建过程中被放大。研究表明,单目视觉系统中,位置精度在测量距离方向主要受焦距误差和光学轴方向平移误差的影响。
03环境与物体表面特性影响
测量环境与物体表面特性对3D视觉尺寸测量结果有着显著影响。光照条件的变化会引入噪声,尤其在大尺度空间下照明难以控制,导致测量不稳定。
物体表面反射特性差异更是一个棘手问题。多反射场景会使三维形状测量变得困难,因为不同反射率的表面区域需要不同的曝光参数。解决这一问题的多曝光融合技术又面临着平衡精度、点云完整性和效率的挑战。
物体摆放方式同样会影响测量结果。当特征与成像系统不垂直时,其在图像中的投影几何形状会发生改变,例如圆形孔可能显示为椭圆形,引入测量误差。对于采用背光照明的测量系统,物体倾斜会导致零件表面之外的特征成为可见轮廓的一部分,产生额外误差。

04系统误差建模与补偿策略
面对这些局限性,研究人员开发了多种误差建模与补偿方法。体积误差建模为立体视觉系统提供了一种系统性误差校正框架。通过激光干涉仪跟踪目标点位移,可以建立立体视觉系统的离散空间误差图,从而实现误差补偿。
在立体匹配算法方面,改进的半全局匹配算法利用灰度梯度作为纹理信息进行匹配聚合计算,可降低低纹理区域的总坏点率和平均错误率。实验显示,改进的匹配算法在箱体三维尺寸测量中,长宽高平均精度相比传统方法有明显提升。
针对相机参数误差,有研究提出了综合考虑相机内部参数、镜头畸变、图像点和目标三维点误差的分析方法。通过抑制相机径向畸变误差和提高相机分辨率,可有效提升系统测量精度。
随着高动态范围成像、深度学习和多视图融合技术的发展,未来3D视觉尺寸测量系统有望突破更多现有局限。系统集成度与算法鲁棒性的提升将进一步拓宽其工业应用场景。
对于工业应用,关键在于根据具体测量需求选择合适的3D视觉方案,并充分理解其局限性,才能在实际生产中发挥最大价值。
