3D视觉引导中的机器人运动学模型误差解析

引言

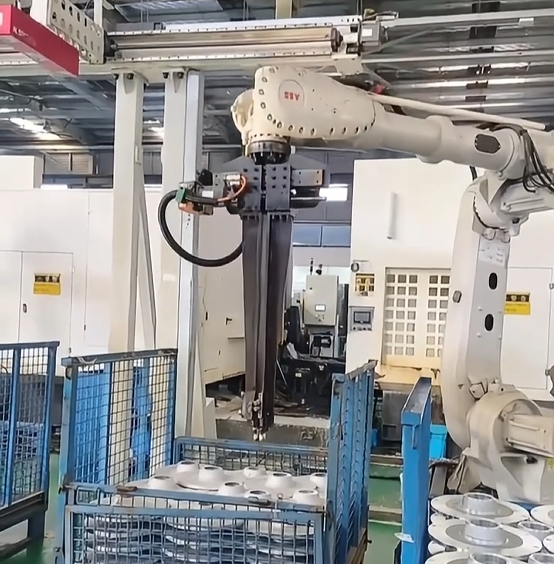

3D视觉引导技术正在深刻改变工业机器人的作业方式。通过三维感知，机器人能够实时获取工件的位姿信息，摆脱了传统“示教再现”模式的束缚。

但在实际应用中，一个关键问题始终存在：视觉系统精准定位了工件，机器人却无法准确抓取。这背后的核心症结之一，便是机器人本体运动学模型误差。

一、运动学模型误差：从何而来？

机器人运动学模型是对真实物理系统的数学抽象，通常基于理想几何参数建立。然而，实际机器人存在多种与理想模型的偏离。

1. 几何参数误差

• 来源：制造公差、装配偏差、长期磨损

• 具体表现：连杆长度、关节偏移、扭角等参数的实际值与名义值不符

• 影响程度：这是机器人绝对定位精度低于重复定位精度的根本原因

2. 关节柔性误差

• 来源：自重和外载荷作用下的弹性变形

• 具体表现：悬臂结构的关节臂会产生位姿偏差

• 关键特征：误差随机器人构型和负载变化，具有位姿依赖性

3. 减速机构误差

• 来源：齿轮传动间隙、谐波减速器的运动误差

• 具体表现：关节角出现周期性或非线性偏差

• 后果：进一步加剧末端执行器的定位不确定度

二、误差在3D视觉引导中如何传递？

理解误差的传递路径，是解决问题的前提。

2.1 视觉引导的信息流

工件点云 → 6D位姿估计 → 相机坐标系下的工件位姿

        → 手眼标定变换 → 机器人基坐标系下的工件位姿

        → 逆运动学解算 → 各关节运动指令

2.2 两个层面的影响

静态传递效应

• 视觉系统精确测量了工件位置

• 但机器人运动学模型存在参数偏差

• 结果：名义关节角对应的实际末端位姿与期望位姿产生偏离

• 本质：视觉引导的“手-眼-机器人”闭环系统失调

动态耦合特性

• 旋转关节误差在运动链中具有非线性放大效应

• 前三轴的微小角度偏差对末端误差的贡献度最为显著

• 即使视觉提供亚毫米级定位，模型微小偏差也可能被放大为毫米级抓取误差

三、如何解决？误差辨识与补偿策略

现代机器人精度提升技术主要采用“标定-补偿”的技术路径。

3.1 运动学参数辨识

• 原理：通过外部测量设备获取机器人末端在不同构型下的实际位姿，反算运动学参数的真实值

• 常用设备：激光跟踪仪等高精度测量设备

• 关键方法：

基于最小二乘或改进L-M算法求解误差参数

改进的Denavit-Hartenberg方法

指数积公式

3.2 关节空间误差补偿

• 原理：将辨识出的运动学误差等效转换为各关节的角度补偿量

• 优势：不修改机器人控制器内部参数，兼顾精度改善与设备安全

• 适用场景：工业现场应用

3.3 模型-数据混合驱动

• 原理：将先验运动学模型与数据驱动方法相结合

• 关键技术：通过多项式参数化关节运动误差

• 优势：在有限测量构型下实现对位姿依赖误差的有效补偿

四、精度协同：3D视觉与机器人的深度融合

3D视觉引导系统的最终精度，取决于视觉感知与机器人运动执行的协同优化。

视觉系统的角色

• 高精度测量（如结构光、飞扫激光技术）

• 为精确定位提供数据基础

机器人系统的角色

• 运动学误差校准

• 将视觉数据准确转化为物理动作

系统集成视角

应建立包含以下要素的完整空间运动链误差模型：

• 视觉传感器

• 机器人本体

• 工件

• 工具

通过量化从视觉测量到机器人运动的全链路误差传递关系，实现真正的“眼手协同”。

五、结语

3D视觉引导技术正推动工业机器人向更高精度、更高柔性方向演进。在这一进程中，机器人运动学模型误差是不容忽视的关键因素。

通过深入解析误差的来源与传递规律，结合先进的标定技术与误差补偿策略，可以有效弥合“视觉所见”与“机器人所为”之间的差距。这将为智能制造中的精密装配、高精度上下料等应用提供可靠的技术支撑。

未来，随着模型-数据混合驱动方法的成熟，机器人精度提升技术将向着更高效、更智能的方向持续发展。
