在食品包装产线上，瓶盖歪斜与液位不足是两大“顽疾”。一个没有拧紧的瓶盖，轻则导致漏液、胀气，重则引发大面积客诉和召回；而液位不足直接违反净含量法规，品牌信誉瞬间崩塌。人工目检在每分钟数百瓶的高速节拍下，漏检率极高。本文从实战出发，拆解这两类缺陷的视觉检测方法与落地要点。
一、瓶盖歪斜：从成像到判定的完整路径
瓶盖歪斜通常表现为高盖（未压到底）和歪盖（轴线倾斜）。检测的核心难点在于：瓶盖表面反光强烈，且旋转运动中姿态多变。
成像方案建议采用两种主流配置。第一种是背光源剪影成像，利用瓶体后方的均匀背光，将瓶盖轮廓变成清晰的黑色剪影，彻底消除材质反光和文字图案的干扰。第二种是正面环形光源加偏振片，通过偏振技术滤除镜面反射，只保留漫反射信息，让瓶盖下沿与瓶口的接触线清晰可辨。
算法判定上，最成熟的是间距检测法。首先提取瓶盖下边缘和瓶口某固定特征（如支撑环或卡爪），计算两者之间的垂直像素距离。与标准拧紧状态的基准值比对，超出阈值即判为歪斜或高盖。对于矿泉水、碳酸饮料等对密封性要求极高的品类，可升级为3D视觉检测：通过激光轮廓传感器获取瓶盖顶部到瓶口的实际高度差，精度可达0.3毫米，能精准识别肉眼难以察觉的微倾。
近年来，轻量化深度学习模型也被大量部署。只需几百张标注图片，模型就能学会区分“正常拧紧”和“各类歪斜”之间的细微形态差异，对瓶盖旋转、光照波动的鲁棒性比传统算法提升约40%，且单次检测耗时控制在3毫秒以内。

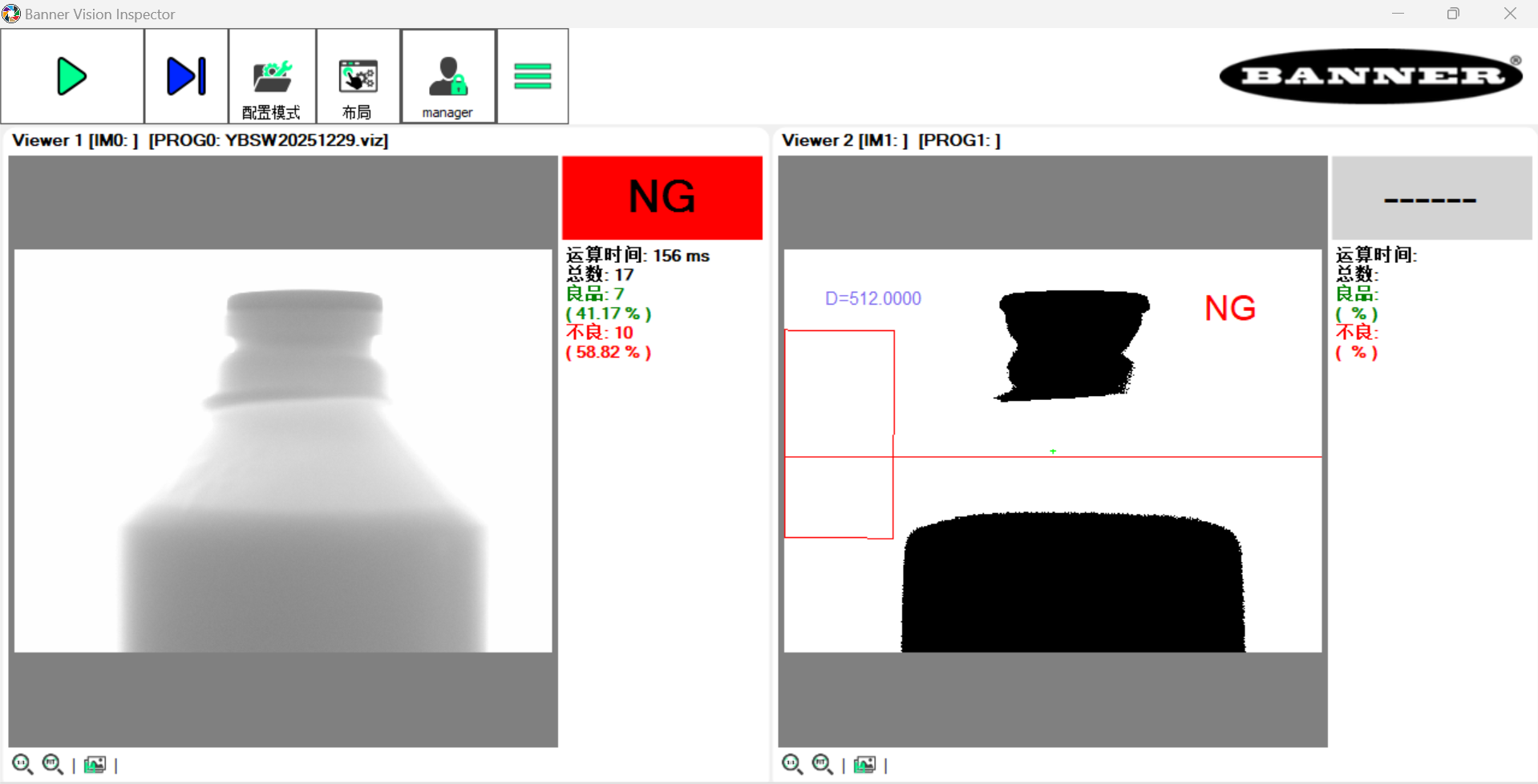

二、液位不足：穿透泡沫与瓶颈的干扰
液位检测最让人头疼的不是液面本身，而是灌装产生的泡沫、瓶颈处的反光以及歪斜瓶盖的遮挡。一个常见误区是：直接用亮度阈值找液面，结果泡沫被误判为液体，导致大量误剔。
经典视觉方案采用两步法。第一步，在瓶身中部偏上的固定区域设定检测窗口，避开瓶口泡沫密集区。第二步，将图像灰度化后做自适应二值化，将液体区域转为黑色，空气区域转为白色；接着用形态学闭运算（先膨胀后腐蚀）填充气泡造成的细小断裂；最后用边缘跟踪算法提取液位线，判断是否落在合格上下限之间。
进阶方案利用多光谱透射原理。采用两种以上不同波长的光源，其中短波长光对泡沫和微小气泡敏感，长波长光穿透力更强、能直达真实液面。通过双波段图像差分运算，有效剥离泡沫伪影，还原真实液位。实战数据显示，该技术可将泡沫干扰下的误判率降低80%以上。
一个典型的高速产线案例：每小时两万余瓶的灌装速度，瓶型为透明PET，灌装液体含少量气泡。系统采用双工位联动——前工位检测瓶盖歪斜并输出瓶盖实际位置，后工位根据该位置动态调整液位检测区域，避免歪盖遮挡导致漏检。最终液位检测精度达到±0.5毫米，次品率下降近九成，年减少灌装损耗超百万元。
三、实战落地三步走
第一步，硬件选型。相机建议200万像素以上全局快门型号，光源根据瓶身透明度选择背光或低角度环形光，处理器使用工业级嵌入式控制器，满足产线振动和高温冲洗环境。
第二步，触发与协同。利用光电传感器精准触发拍照，将瓶盖检测与液位检测集成在同一视觉工位，避免多套系统重复安装。检测速度需匹配产线最高节拍，通常要求单工位不低于每分钟200件。
第三步，剔除与闭环。判定为不良品后，0.1秒内发送信号给气吹或推杆式剔除机构，同时将缺陷图像、时间、位置上传至产线管理系统，便于后续追溯与工艺调优。
四、总结与建议
瓶盖歪斜与液位不足的视觉防错，本质上是在高速运动中完成“几何关系测量”与“界面精准分割”。企业从0到1部署时，建议先聚焦一种最频繁的缺陷类型（通常是歪盖），跑通全流程后再扩展。切勿追求大而全，而是以“零缺陷流出”为目标，让视觉系统成为产线上最可靠的一道闸门。这不仅是质量管控的刚需，更是品牌长跑的护城河。
