在2D视觉检测领域，有一个被反复验证的事实：成像质量的上限，往往不取决于相机的分辨率，而取决于照明方案是否得当。尤其是面对划痕、针孔、毛刺、边缘缺损这类微小特征，再高像素的相机，如果光线没有用对，微小缺陷就会像隐身一样消失在均匀的背景中。
那么，如何通过科学打光，让那些“狡猾”的微小特征彻底暴露？答案并不神秘，关键在于理解光与表面微观结构的相互作用。
为什么微小特征如此依赖照明？
微小特征之所以难以捕捉，根本原因在于它们引起的灰度变化极其微弱。一条深度仅几微米的划痕，在漫反射光下几乎不会产生明显的明暗差异；一个直径0.1mm的针孔，如果采用正面直射光源，光线可能直接穿过空洞或产生误导性的高光。2D视觉检测的本质是将三维的物理差异转换为二维图像中的灰度对比。没有对比，就没有检测。而照明，正是制造这种对比最灵活、最有效的工具。

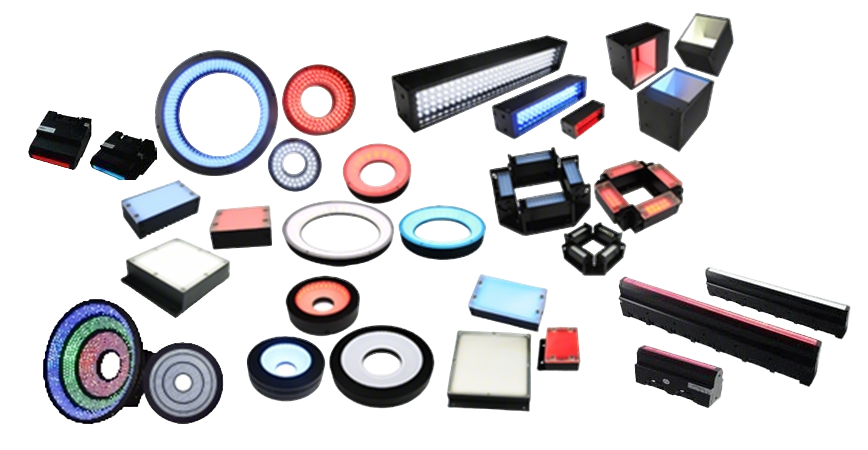

四大打光策略，让微小特征无处藏身
针对不同类型的微小特征，需要采用截然不同的打光思路。
1. 高角度环形光：凸起与凹陷的“显影剂”
当需要检测金属表面的轻微划伤、压痕或凸点时，高角度环形光（光线与工件表面法线夹角较小）能够产生定向的反射效果。光滑无缺陷的区域会将光线规则反射进入镜头，呈现明亮背景；而微小的凹陷或划痕会破坏反射方向，将光线散射到镜头之外，从而在亮背景中形成清晰暗线。这种方法对深度仅1-2微米的加工痕迹尤为有效。
2. 低角度暗场光：边缘毛刺与微小颗粒的“探照灯”
对于透明工件边缘的毛刺、玻璃基板上的微尘、金属件倒角处的崩缺，低角度暗场照明几乎是不可替代的选择。光源以接近平行的方向从侧面照射工件，正常情况下光线不会进入镜头（背景为黑色）。一旦遇到微小的突起、颗粒或毛刺，光线会被这些微观结构散射或反射进入镜头，形成一个个明亮的白点或白线。特征与背景的对比度达到极致，任何微小异物都如同夜空中的星星一样无处遁形。
3. 背光照明：轮廓尺寸与孔洞的“终极方案”
当需要检测冲压件上的微孔是否贯通、螺纹外径的边缘是否缺损，或者需要精确测量微小零件的几何尺寸时，背光照明是最简单也最可靠的方案。工件置于光源与相机之间，背景极亮，工件实体极暗。微小的针孔会直接变成一个透光的亮点，孔边缘的任何毛刺或不圆度都会在轮廓上呈现为尖锐的凸起或凹陷。这种硬朗的轮廓成像不受表面纹理或颜色的干扰，是2D视觉检测中重复精度最高的打光方式。
4. 同轴光：反光平面上的细微划痕“解码器”
高反光平面（如镜面抛光金属、晶圆、涂层表面）上的细微划痕，用普通光源极易被镜面反射淹没。同轴光通过分光棱镜使光线垂直照射工件表面，并沿原路返回进入镜头。平坦区域的反射光直接返回，呈现均匀亮度；而划痕会改变反射角度，导致返回光线减少或偏离，在均匀亮场中形成深色线条。这种方法能够清晰分辨划痕的方向、长度和深度，避免镜面反射带来的眩光干扰。
组合照明与动态调节：更进一步
在实际应用中，单一照明方式往往难以应对全部特征。现代2D视觉系统开始采用多角度多色光源组合，以及可编程的频闪控制。例如，先使用低角度光检测颗粒，再切换为高角度光检测划痕，最后用背光测量尺寸。通过时序控制，一个工位即可完成多重检测任务。此外，针对深孔或高深宽比结构，还可以采用远心平行光源，确保边缘锐利且无透视畸变。
容易踩的“坑”
需要特别提醒的是，照明方案设计中有几个常见误区：一是盲目提高光源亮度，导致过度曝光、细节丢失；二是忽视环境杂散光，使得对比度被稀释；三是忽略工件颜色与光源波长的匹配——例如红色光源对红色工件表面缺陷的响应极弱，往往需要补色或特定波长的光源。此外，光源的均匀性同样关键，局部过亮或过暗都会造成“伪缺陷”或“漏检”。
结语
在2D视觉检测中，照明从来不是“配角”，而是决定检测成败的核心要素。掌握“让微小特征无处可藏”的打光技巧，本质上就是学会利用光的方向、角度、波长和结构，将微米级的物理差异转化为清晰可辨的图像对比。对于任何希望提升检测可靠性、降低误报率与漏报率的工程师而言，花时间优化照明方案，往往比更换更高分辨率的相机回报更丰厚。记住：好的打光，能让微小缺陷自己“跳”出来。
